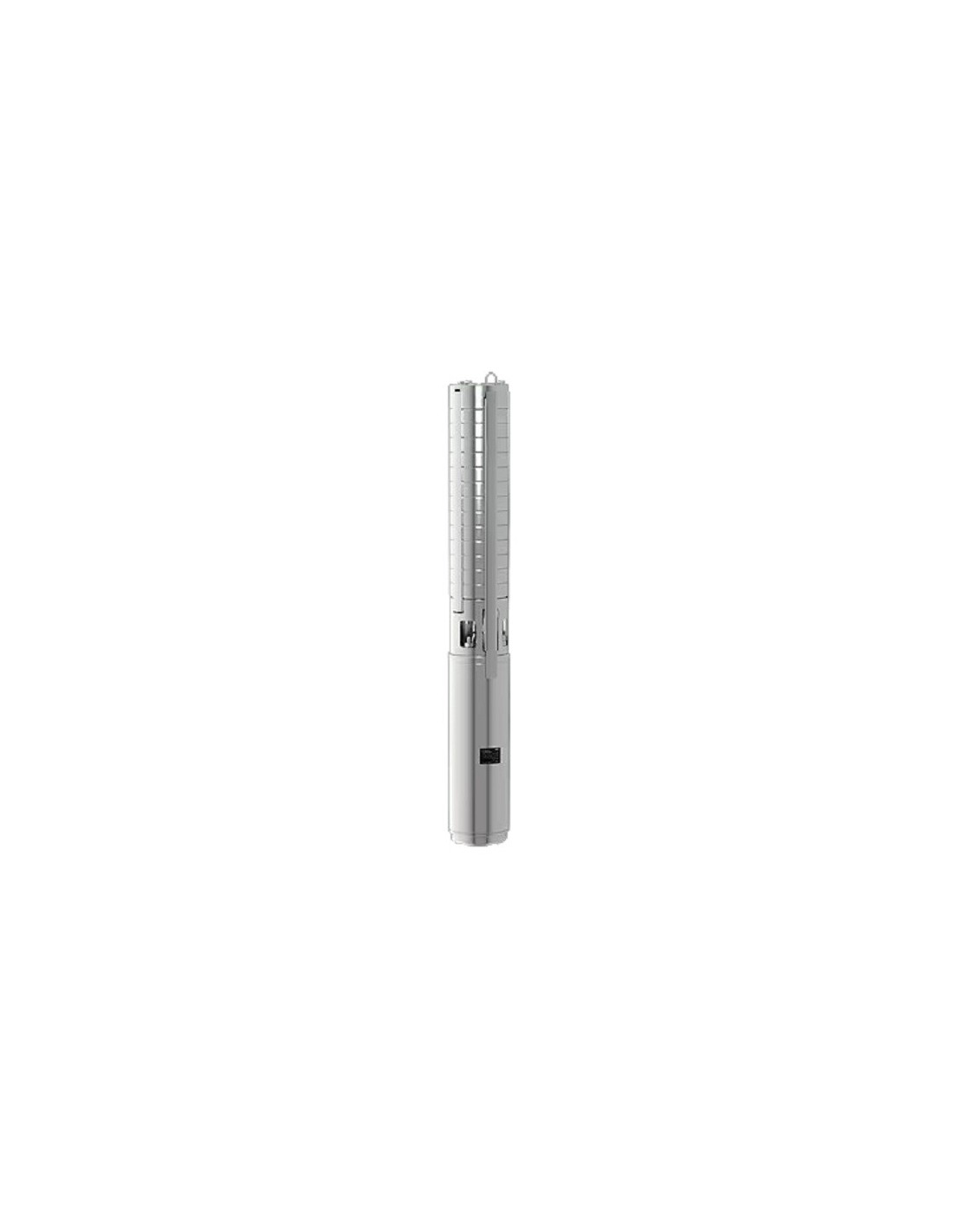

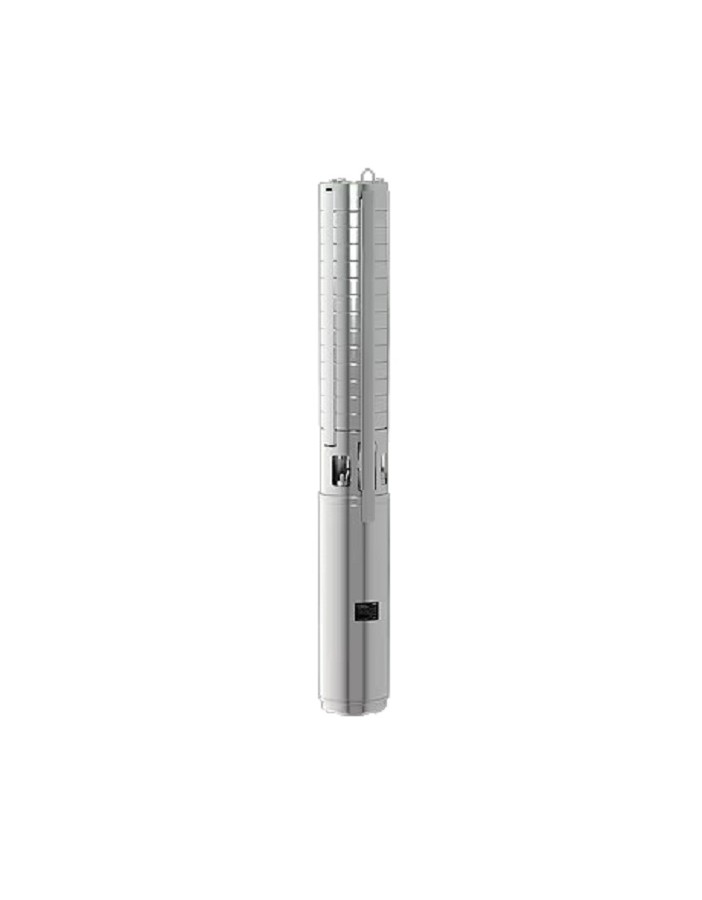

Wilo SUB TWI4.02-33-D RP Submersible multistage pump for pumping industrial and potable water (DHW approval) 11/4 3X400V 1.5KW

Tipo costruttivo: Pompa multistadio a motore sommerso 4" con lamiere di trazione per installazione verticale o orizzontale Applicazione: Per l'alimentazione idrica e di acqua potabile da pozzi e cisterne Alimentazione di acqua industriale Per l'alimentazione idrica comunale, irrigazione a pioggia e canalizzata Pressurizzazione idrica Abbassamento del livello dell'acqua Per il pompaggio di acqua nell'ambito di impieghi industriali Per il pompaggio di acqua priva di sostanze a fibra lunga e abrasive Equipaggiamento/funzionamento: Pompa a motore sommerso multistadio con giranti radiali o semiassiali Valvola di ritegno integrata Giunto NEMA Motore monofase o trifase Motori colati ermeticamente Chiave di lettura: ad es. Wilo-Sub TWI 4.01-09-C TWI Pompa a motore sommerso 4 Diametro del sistema idraulico in pollici ["] 01 portata nominale [m3/h] 09 Numero di stadi del sistema idraulico C Generazione di serie Dati tecnici: Alimentazione di rete: 1~230 V, 50 Hz oppure 3~400 V, 50 Hz Modo di funzionamento immerso: S1 Temperatura fluido: 3-30 °C Circolazione minima a ridosso del motore: 0,1 m/s Contenuto max. di sabbia: 50 g/m3 Cicli di avviamento max.: 20/h Profondità d’immersione max.: 150 m Grado di protezione: IP68 Raccordo di mandata: Rp 1¼ - Rp 2 Materiali: Corpo del gruppo idraulico: acciaio inossidabile 1.4301 Giranti: acciaio inossidabile 1.4301 Albero sistema idraulico: Acciaio inossidabile 1.4057 Corpo motore: acciaio inossidabile 1.4301 Albero motore: Acciaio inossidabile 1.4305 Costruzione: Pompa a motore sommerso con omologazione ACS per installazione verticale o orizzontale. Sistema idraulico Pompa a motore sommerso multistadio, con attacco NEMA da 4"-e giranti radiali o semiassiali a struttura componibile. Valvola di ritegno integrata. Tutte le parti a contatto con il fluido pompato sono realizzate con materiali resistenti alla corrosione. Motore: Motore monofase o trifase, resistente alla corrosione, per avviamento diretto. Statore chiuso a tenuta e collegato ermeticamente, con avvolgimento rivestito di vernice isolante, imbevuto di resina, cuscinetti autolubrificanti, con riempimento acqua-glicole. Raffreddamento: Il motore viene raffreddato tramite il fluido. Il funzionamento del motore richiede che esso sia sempre immerso. Devono essere rispettati i valori limite riferiti alla temperatura max. del fluido e alla velocità di flusso minima. L'installazione verticale può essere realizzata, a scelta, con o senza camicia di raffreddamento. L'installazione orizzontale deve essere realizzata in abbinamento a una camicia di raffreddamento. Camicia esterna: La camicia esterna serve all'installazione diretta dell'unità nel sistema delle tubazioni. Di norma qui non viene montata alcuna valvola di ritegno. La pressione massima di alimentazione è di 10 bar. Fornitura: Sistema idraulico + motore completamente premontati Cavo di collegamento da 1,5/2,5 m con omologazione acqua potabile (sezione: 4x1,5 mm2) Versione con motore monofase, incl. quadro elettrico con condensatore e interruttore di accensione/spegnimento Istruzioni di montaggio, uso e manutenzione Opzioni: Sistema idraulico in acciaio inossidabile 1.4401 Motore in acciaio inossidabile 1.4401 Versione a 60 Hz Accessori: Tubi camicia di raffreddamento Camicia esterna (con unità configurate) Vaso di idroaccumulo a membrana Kit di cavi per acqua sanitaria e di processo Apparecchi di comando
