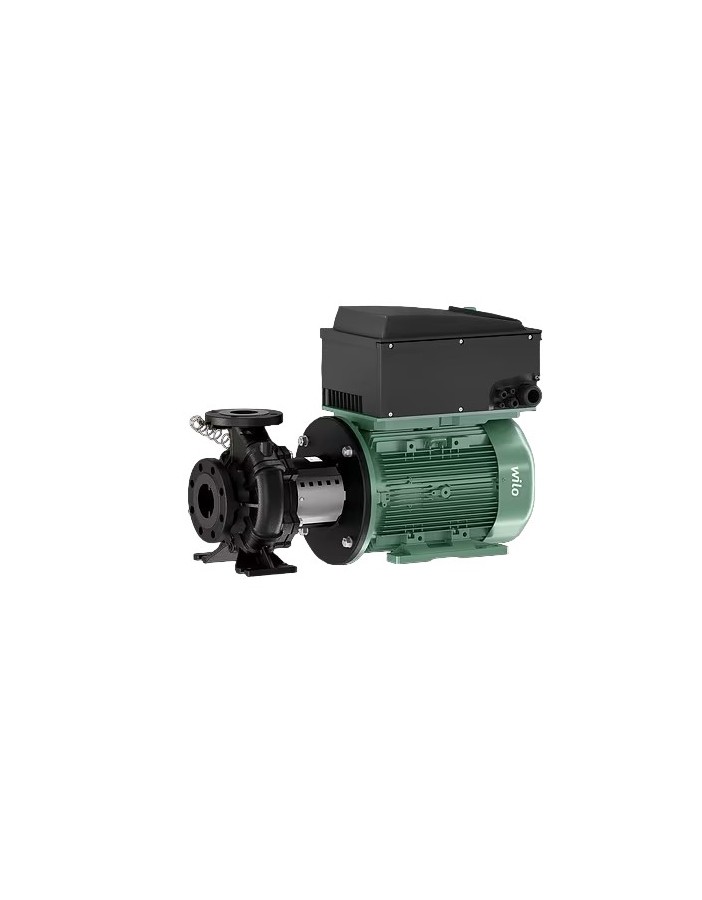

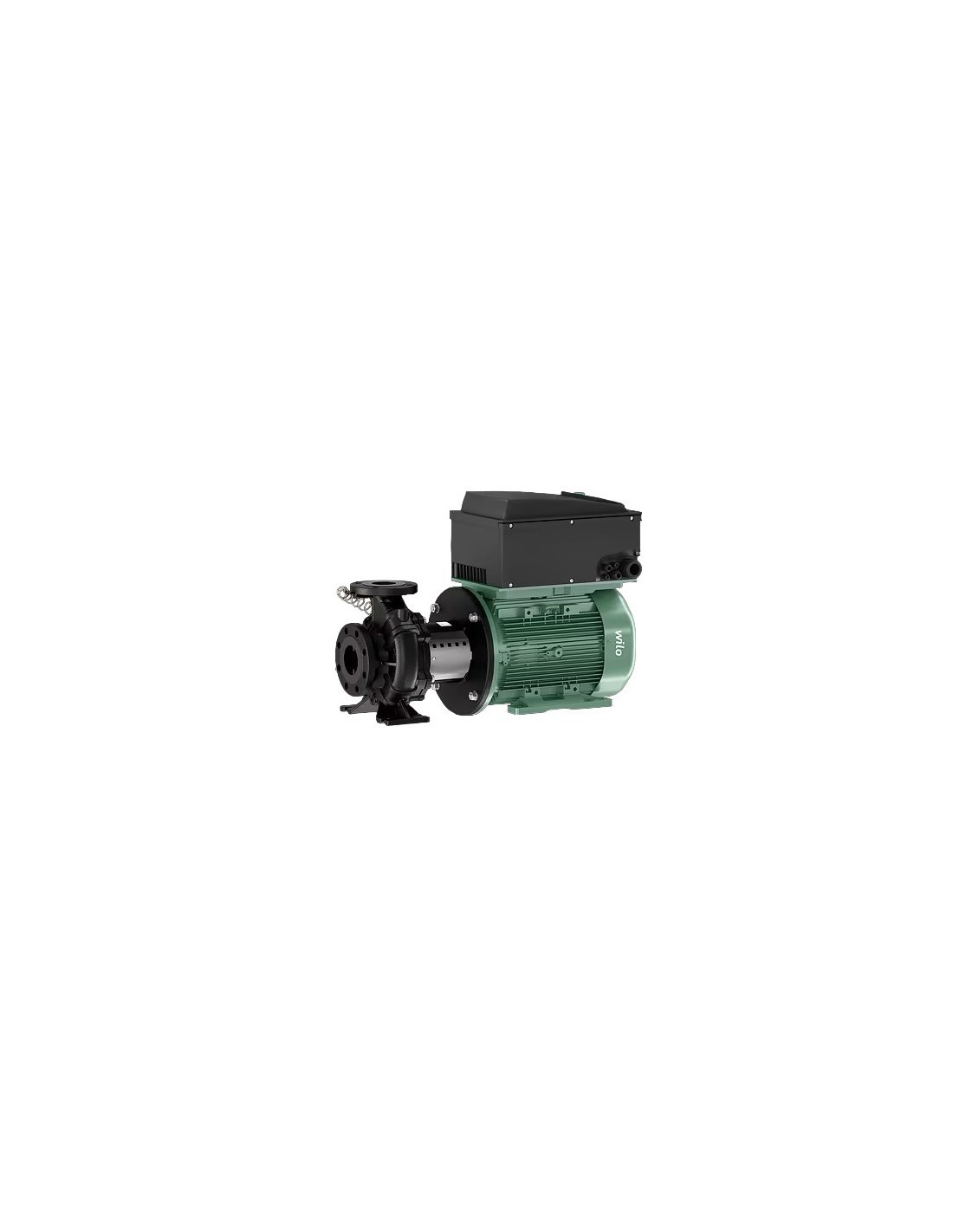

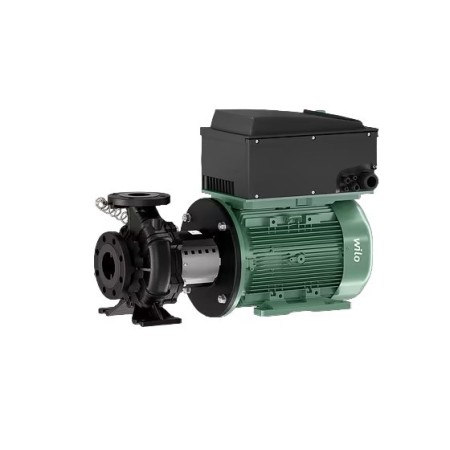

Pompe monobloc Wilo CRONOBLOC BL-E 32/115-3/2

Type de construction

Moteur ventilé à régulation électronique, monobloc monobloc avec raccord à bride et adaptation automatique des performances.

Application

Pompage d’eau de chauffage (selon VDI 2035), d’eau froide et de mélanges eau/glycol sans abrasif dans les systèmes de chauffage, de climatisation et de réfrigération

Équipement/Fonctionnement

Modes de fonctionnement

         ·Δp-c pour une pression différentielle constante

         ·Δp-v pour une pression différentielle variable

         ·Contrôle PID

         ·Fonctionnement en tant que servomoteur (n = constante)

Niveau de commande

         ·Bouton vert et affichage

Fonctions manuelles

         ·Réglage de la valeur de distribution de la pression différentielle

         ·Réglage de la vitesse de rotation (mode de sélection manuelle)

         ·Réglage du mode de fonctionnement

         ·Réglage marche/arrêt de la pompe

         ·Configuration de tous les paramètres de fonctionnement

         ·Confirmer les erreurs

Fonctions de contrôle externes

         ·Entrée de commande « Priorité désactivée »

         ·Entrée analogique 0-10 V, 0-20 mA pour le fonctionnement du servomoteur (DDC) et contrôle à distance de la valeur de livraison

         ·Entrée analogique 2-10 V, 4-20 mA pour le fonctionnement du servomoteur (DDC) et contrôle à distance de la valeur de livraison

         ·Entrée analogique 0-10 V pour le signal de valeur réelle du capteur de pression

         ·Entrée analogique 2-10 V, 0-20 mA, 4-20 mA pour le signal de valeur réelle du capteur de pression

Fonctions de signalisation et d’affichage

         ·Rapports d’erreurs cumulatives SSM

         ·Signalisation de fonctionnement cumulative SBM

Échange de données

         ·Port de communication infrarouge pour l’échange de données sans fil avec moniteur IR/clé IR

         ·Compartiment enfichable pour les modules Wilo IF (Modbus, BACnet, CAN, PLR, LON) pour la connexion au système d’automatisation du bâtiment

         ·Interface pour la communication des deux pompes

Caractéristiques de sécurité

         ·Protection intégrale du moteur avec électronique de déclenchement intégrée

         ·Serrure d’accès

Gestion de la double pompe (2 x pompes simples, uniquement pour une utilisation avec le connecteur en Y)

         ·Fonctionnement principal/de secours (remplacement automatique de la pompe pour le bloc)

         ·Remplacement de la pompe de fonctionnement principal/de secours après 24 heures

         ·Fonctionnement en parallèle

         ·Fonctionnement en parallèle (mise en marche et arrêt de la charge de pointe optimisée pour de meilleures performances)

Clé de lecture

Caractéristiques techniques

         ·Plage de température admissible de -20 °C à +140 °C

         ·Indice d’efficacité minimal (IEM) ≥ 0,4

         ·Garniture mécanique pour le pompage de l’eau jusqu’à Tmax. = +140 °C. Pour des températures allant jusqu’à T ≤ +40 °C, l’ajout de 20 % à 40 % de volume de glycol est autorisé. Une garniture mécanique alternative doit être pourvue de mélanges eau/glycol avec des pièces de glycol > 40 % à 50 % maximum en volume et une température de fluide > +40 °C à +120 °C maximum ou avec des fluides autres que l’eau. Lors de l’utilisation de mélanges eau/glycol, il est généralement recommandé d’utiliser une variante S1 avec une garniture mécanique correspondante.

         ·Alimentation secteur

ou    3~440 V -5 % +10 %, 50/60 Hz

ou    3~400 V ±10 %, 50/60 Hz

ou    3~380 V -5 % +10 %, 50/60 Hz

         ·Respect de la compatibilité électromagnétique sans mesures supplémentaires :

ou    Émission d’interférences électromagnétiques pour les environnements résidentiels selon la norme EN 61800-3:2018

ou    Immunité aux interférences pour les environnements industriels selon la norme EN 61800-3:2018

         ·Indice de protection IP55

         ·Diamètre nominal DN 32 - DN 150

         ·Pression de service max. 16 bar jusqu’à +120 °C, 13 bar jusqu’à +140 °C

Matériaux

         ·Corps de pompe et lanterne : Norme : EN-GJL-250

         ·Turbine : Standard : EN-GJL-200 ; en option : CuSn 10 bronze, acier inoxydable 1.4408

         ·Arbre : 1,4122

         ·Garniture mécanique : AQEGG, autres garnitures mécaniques sur demande

Construction

Pompe centrifuge monobloc à faible hauteur de port avec orifice d’aspiration axial et orifice de refoulement à disposition radiale avec

         ·Garniture mécanique

         ·raccord à bride avec raccord pour la mesure de la pression R ¹/8

         ·Lanterne

         ·Articulation

         ·Propulseur avec contrôle électronique intégré de la vitesse de rotation

Approvisionnement

         ·Pompe

         ·Instructions de montage, d’utilisation et d’entretien

Options

         ·Variante ...-R1 sans transducteur de pression différentielle

         ·Variante ...-L1 avec roue en bronze (moyennant un supplément)

         ·Variante ...-L4 avec roue en acier inoxydable (moyennant un supplément)

Accompagnement

         ·Base de support pour le montage sur socle

         ·Moniteur IR, stylet IR

         ·Module PLR IF pour la connexion au convertisseur de port PLR/communication

         ·Module LON IF pour la connexion au réseau LONWORKS

         ·Formulaire BACnet IF

         ·Module Modbus IF

         ·Module IF CAN

         ·Système de contrôle VR-HVAC

         ·Système de contrôle CCe-HVAC

         ·Système de contrôle SCe-HVAC

         ·Transducteur de pression différentielle (DDG)
