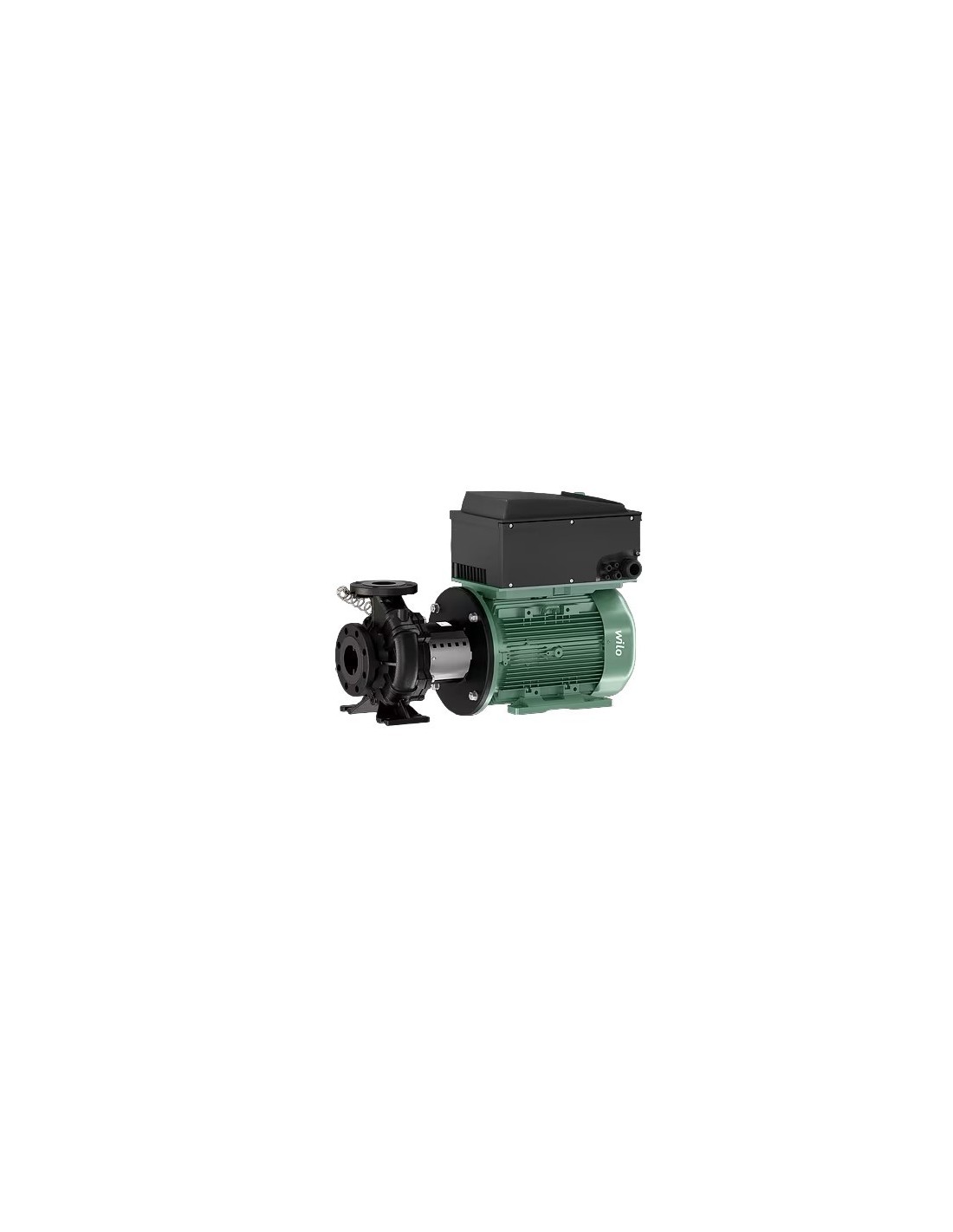

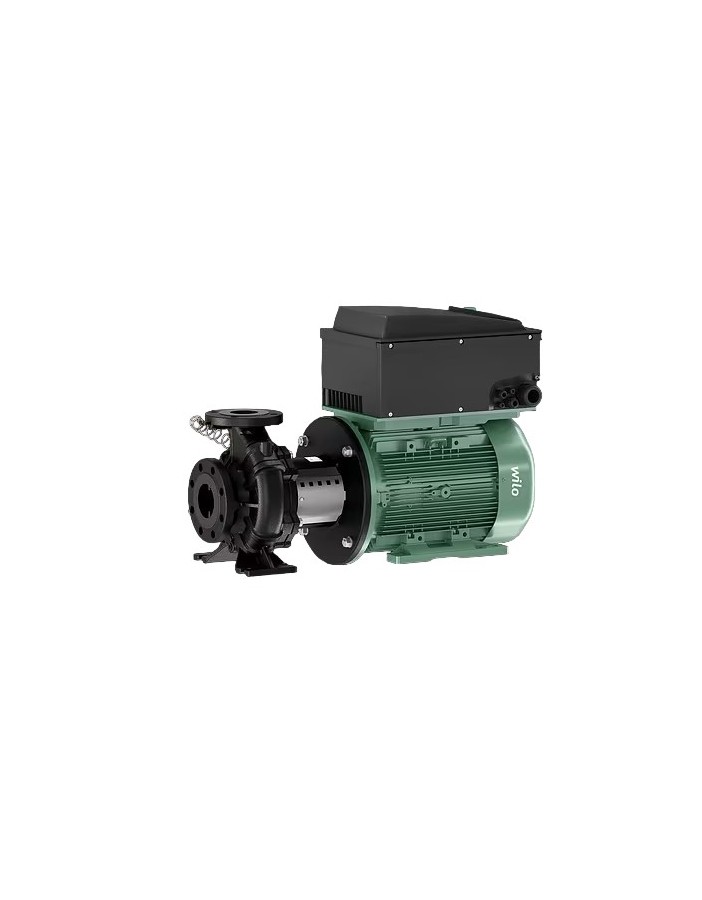

Bomba monobloque Wilo CRONOBLOC BL-E 32/150-4/2

Tipo de construcción

Bomba monobloque monobloque con motor ventilado regulado electrónicamente con racor de brida y adaptación automática del rendimiento.

Aplicación

Bombeo de agua de calefacción (según VDI 2035), agua fría y mezclas de agua/glicol sin abrasivos en sistemas de calefacción, aire acondicionado y refrigeración

Equipo/Operación

Modos de funcionamiento

         ·Δp-c para presión diferencial constante

         ·Δp-v para presión diferencial variable

         ·Control PID

         ·Funcionamiento como servomotor (n = constante)

Nivel de comando

         ·Botón verde y pantalla

Funciones manuales

         ·Ajuste del valor de suministro de presión diferencial

         ·Ajuste de la velocidad de rotación (modo de selección manual)

         ·Configuración del modo de funcionamiento

         ·Ajuste de encendido/apagado de la bomba

         ·Configuración de todos los parámetros de funcionamiento

         ·Confirmar errores

Funciones de control externo

         ·Entrada de control "Prioridad desactivada"

         ·Entrada analógica de 0-10 V, 0-20 mA para el funcionamiento del servomotor (DDC) y el control remoto del valor de suministro

         ·Entrada analógica de 2-10 V, 4-20 mA para el funcionamiento del servomotor (DDC) y el control remoto del valor de suministro

         ·Entrada analógica de 0-10 V para señal de valor verdadero del sensor de presión

         ·Entrada analógica de 2-10 V, 0-20 mA, 4-20 mA para señal de valor verdadero del sensor de presión

Funciones de señalización y visualización

         ·Informes de errores acumulativos de SSM

         ·Señalización de operación de SBM acumulativa

Intercambio de datos

         ·Puerto de comunicación por infrarrojos para el intercambio inalámbrico de datos con monitor de infrarrojos/memoria de infrarrojos

         ·Compartimento enchufable para módulos Wilo IF (Modbus, BACnet, CAN, PLR, LON) para la conexión al sistema de automatización de edificios

         ·Interfaz para la comunicación de las dos bombas

Características de seguridad

         ·Protección integral del motor con electrónica de disparo integrada

         ·Bloqueo de acceso

Gestión de doble bomba (2 x bombas individuales, solo para uso con conector Y)

         ·Funcionamiento principal/de respaldo (cambio automático de la bomba para el bloque)

         ·Cambio de la bomba de operación principal/de respaldo después de 24 horas

         ·Funcionamiento en paralelo

         ·Funcionamiento en paralelo (encendido y apagado de la carga máxima optimizada para obtener el mejor rendimiento)

Clave de la lectura

Datos técnicos

         ·Rango de temperatura admisible de -20 °C a +140 °C

         ·Índice de Eficiencia Mínima (MEI) ≥ 0.4

         ·Cierre mecánico para bombeo de agua hasta Tmáx. = +140 °C. Para temperaturas de hasta T ≤ +40 °C, se permite la adición de 20 % – 40 % de volumen de glicol. Se debe proporcionar un cierre mecánico alternativo con mezclas de agua/glicol con partes de glicol > 40% hasta máx. 50% en volumen y una temperatura media > +40 °C a máx. +120 °C o con medios distintos del agua. Cuando se utilizan mezclas de agua/glicol, generalmente se recomienda utilizar una variante S1 con un sello mecánico correspondiente.

         ·Fuente de alimentación de red

o    3~440 V -5 % +10 %, 50/60 Hz

o    3~400 V ±10 %, 50/60 Hz

o    3~380 V -5 % +10 %, 50/60 Hz

         ·Cumplimiento de la compatibilidad electromagnética sin medidas adicionales:

o    Emisión de interferencias electromagnéticas para entornos residenciales según EN 61800-3:2018

o    Inmunidad a las interferencias para entornos industriales según la norma EN 61800-3:2018

         ·Clasificación IP55

         ·Diámetro nominal DN 32 - DN 150

         ·Presión máx. de servicio 16 bar hasta +120 °C, 13 bar hasta +140 °C

Materiales

         ·Cuerpo de la bomba y linterna: Estándar: EN-GJL-250

         ·Impulsor: Estándar: EN-GJL-200; opcional: CuSn 10 bronce, acero inoxidable 1.4408

         ·Árbol: 1.4122

         ·Cierre mecánico: AQEGG, otros sellos mecánicos bajo pedido

Construcción

Bomba centrífuga de baja altura de una etapa en construcción monobloque con puerto de succión axial y puerto de impulsión dispuesto radialmente con

         ·Cierre mecánico

         ·racor de brida con conexión para medir la presión R ¹/8

         ·Linterna

         ·Articulación

         ·Propulsor con control electrónico integrado de la velocidad de rotación

Abastecimiento

         ·Bomba

         ·Instrucciones de montaje, uso y mantenimiento

Opciones

         ·Variante ...-R1 sin transductor de presión diferencial

         ·Variante ...-L1 con impulsor de bronce (con cargo adicional)

         ·Variante ...-L4 con impulsor de acero inoxidable (con cargo adicional)

Fijaciones

         ·Base de soporte para montaje en base

         ·Monitor IR, Lápiz IR

         ·Módulo PLR IF para la conexión al convertidor PLR/puerto de comunicación

         ·Módulo LON IF para la conexión a la red LONWORKS

         ·Formulario BACnet IF

         ·Módulo Modbus IF

         ·Módulo IF CAN

         ·Sistema de control VR-HVAC

         ·Sistema de control CCe-HVAC

         ·Sistema de control SCe-HVAC

         ·Transductor de presión diferencial (DDG)
