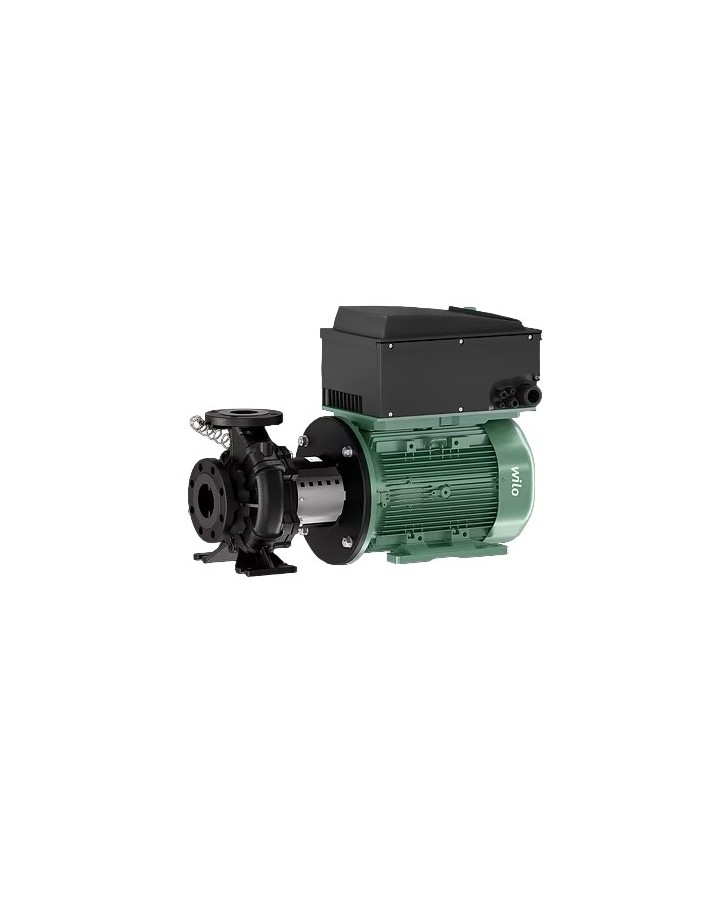

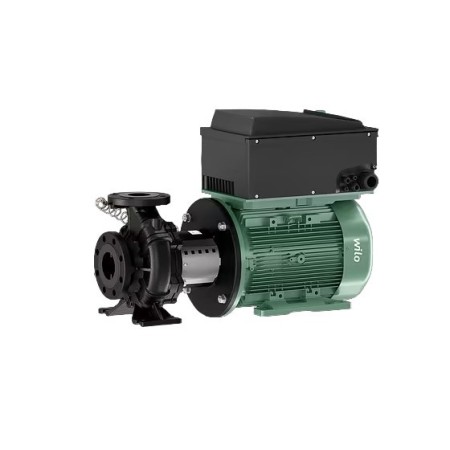

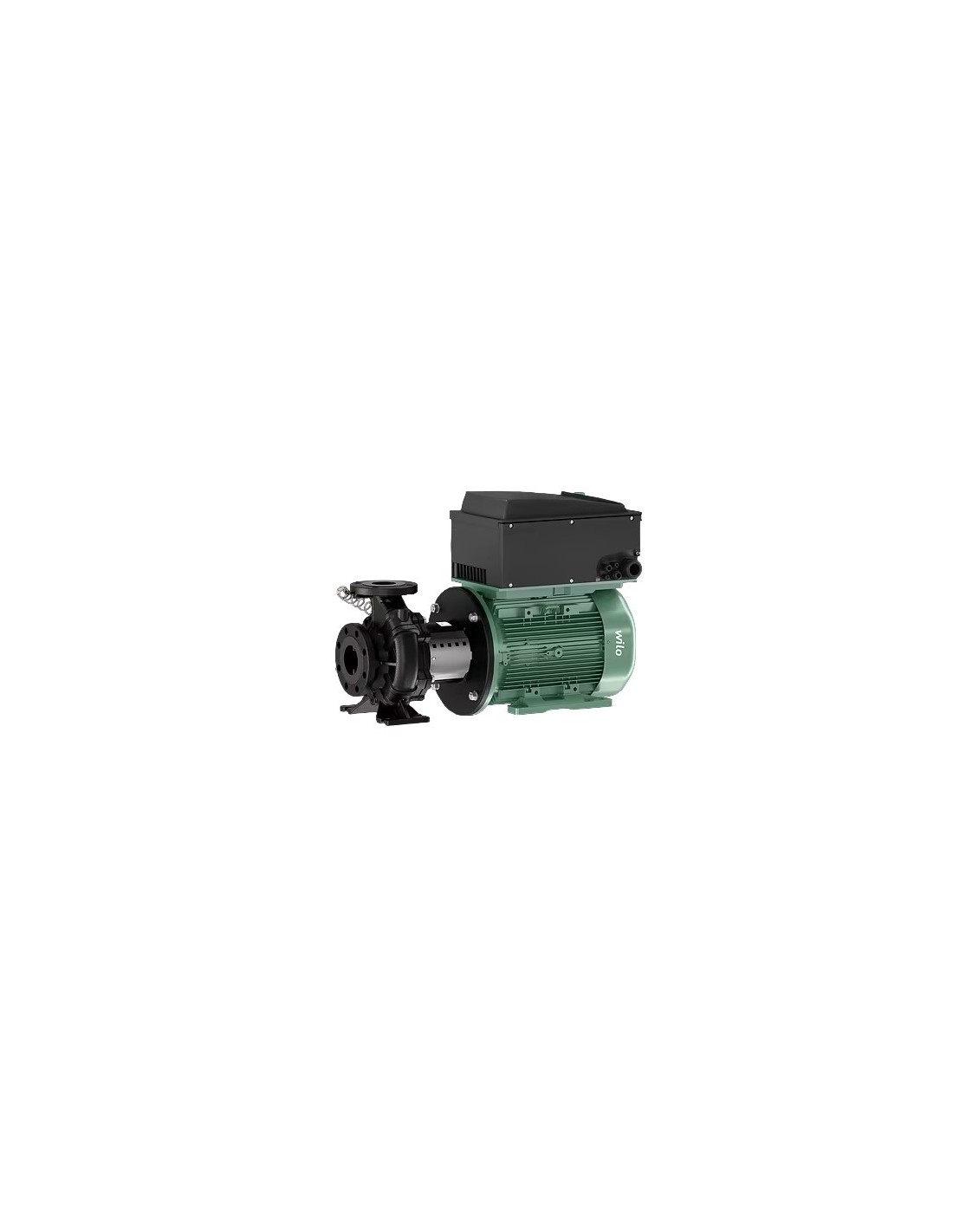

Wilo CRONOBLOC BL-E 32/150-4/2 Monoblock-Pumpe

Bauart

Elektronisch geregelte belüftete Monoblock-Einzelpumpe mit belüftetem Motor mit Flanschanschluss und automatischer Leistungsanpassung.

Anwendung

Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und abriebfreien Wasser-Glykol-Gemischen in Heizungs-, Klima- und Kälteanlagen

Ausstattung/Bedienung

Funktionsweisen

         ·Δp-c für konstanten Differenzdruck

         ·Δp-v für variablen Differenzdruck

         ·PID-Regelung

         ·Betrieb als Servomotor (n = konstant)

Befehlsebene

         ·Grüner Knopf und Display

Manuelle Funktionen

         ·Einstellen des Differenzdruck-Lieferwertes

         ·Einstellen der Drehzahl (manueller Auswahlmodus)

         ·Einstellen der Betriebsart

         ·Einstellung zum Ein-/Ausschalten der Pumpe

         ·Konfiguration aller Betriebsparameter

         ·Fehler bestätigen

Externe Steuerungsfunktionen

         ·Steuereingang "Priorität aus"

         ·0-10 V, 0-20 mA Analogeingang für Servomotorbetrieb (DDC) und Fernsteuerung des Lieferwertes

         ·2-10 V, 4-20 mA Analogeingang für Servomotorbetrieb (DDC) und Fernsteuerung des Lieferwertes

         ·0-10 V Analogeingang für das Wahrwertsignal des Drucksensors

         ·2-10 V, 0-20 mA, 4-20 mA Analogeingang für Wahrwertsignal des Drucksensors

Signalisierungs- und Anzeigefunktionen

         ·Kumulative SSM-Fehlermeldung

         ·Kumulative SBM-Betriebssignalisierung

Datenaustausch

         ·Infrarot-Kommunikationsanschluss für den drahtlosen Datenaustausch mit IR-Monitor/IR-Stick

         ·Steckfach für Wilo IF-Module (Modbus, BACnet, CAN, PLR, LON) zum Anschluss an das Gebäudeautomationssystem

         ·Schnittstelle zur Kommunikation der beiden Pumpen

Sicherheitsmerkmale

         ·Integrierter Motorschutz mit integrierter Auslöseelektronik

         ·Zugangssperre

Doppelte Pumpensteuerung (2 x Einzelpumpen, nur für den Einsatz mit Y-Anschluss)

         ·Haupt-/Backup-Betrieb (automatischer Pumpenwechsel für Block)

         ·Pumpenwechsel im Haupt-/Backup-Betrieb nach 24 Stunden

         ·Parallelbetrieb

         ·Parallelbetrieb (Ein- und Ausschalten von Spitzenlastspitzen optimiert für beste Performance)

Schlüssel zum Lesen

Technische Daten

         ·Zulässiger Temperaturbereich von -20 °C bis +140 °C

         ·Mindesteffizienzindex (MEI) ≥ 0,4

         ·Gleitringdichtung zum Pumpen von Wasser bis Tmax. = +140 °C. Für Temperaturen bis T ≤ +40 °C ist die Zugabe von 20 – 40 Vol.-% Glykol zulässig. Bei Wasser-Glykol-Gemischen mit Glykolanteilen > 40 Vol.-% bis max. 50 Vol.-% und einer mittleren Temperatur > +40 °C bis max. +120 °C oder bei anderen Medien als Wasser muss eine alternative Gleitringdichtung vorgesehen werden. Bei der Verwendung von Wasser-Glykol-Gemischen empfiehlt es sich generell, eine S1-Variante mit entsprechender Gleitringdichtung zu verwenden.

         ·Netzstromversorgung

oder    3~440 V -5 % +10 %, 50/60 Hz

oder    3~400 V ±10 %, 50/60 Hz

oder    3~380 V -5 % +10 %, 50/60 Hz

         ·Einhaltung der elektromagnetischen Verträglichkeit ohne zusätzliche Maßnahmen:

oder    Elektromagnetische Störaussendung für Wohnumgebungen nach EN 61800-3:2018

oder    Störfestigkeit für industrielle Umgebungen nach EN 61800-3:2018

         ·Schutzart IP55

         ·Nennweite DN 32 - DN 150

         ·Max. Betriebsdruck 16 bar bis +120 °C, 13 bar bis +140 °C

Materialien

         ·Pumpenkörper und Laterne: Norm: EN-GJL-250

         ·Laufrad: Norm: EN-GJL-200; optional: CuSn 10 Bronze, Edelstahl 1.4408

         ·Baum: 1.4122

         ·Gleitringdichtung: AQEGG, andere Gleitringdichtungen auf Anfrage

Konstruktion

Einstufige Niederkopfkreiselpumpe in Monoblock-Bauweise mit axialem Sauganschluss und radial angeordnetem Förderanschluss mit

         ·Gleitringdichtung

         ·Flanschverschraubung mit Anschluss zur Messung des Drucks R ¹/8

         ·Laterne

         ·Gemeinsam

         ·Strahlruder mit integrierter elektronischer Drehzahlregelung

Versorgung

         ·Pumpe

         ·Montage-, Gebrauchs- und Wartungsanleitung

Optionen

         ·Variante ...-R1 ohne Differenzdruckmessumformer

         ·Variante ...-L1 mit Laufrad aus Bronze (gegen Aufpreis)

         ·Variante ...-L4 mit Laufrad aus Edelstahl (gegen Aufpreis)

Zeug

         ·Stützsockel für die Sockelmontage

         ·IR-Monitor, IR-Stift

         ·PLR IF-Modul zum Anschluss an PLR/Kommunikationsport-Konverter

         ·LON IF-Modul zum Anschluss an das LONWORKS-Netzwerk

         ·BACnet IF Formular

         ·Modbus ZF-Modul

         ·IF-CAN-Modul

         ·VR-HVAC-Steuerung

         ·CCe-HVAC-Steuerungssystem

         ·SCe-HVAC-Steuerung

         ·Differenzdruckmessumformer (DDG)
