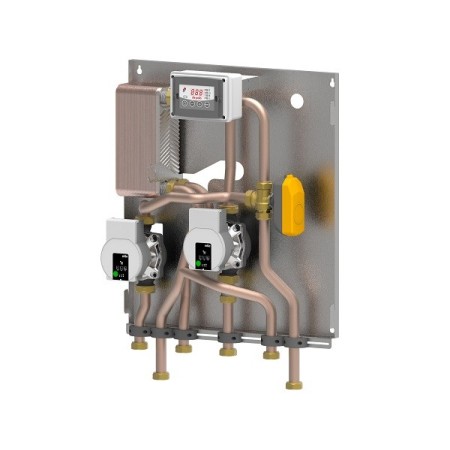

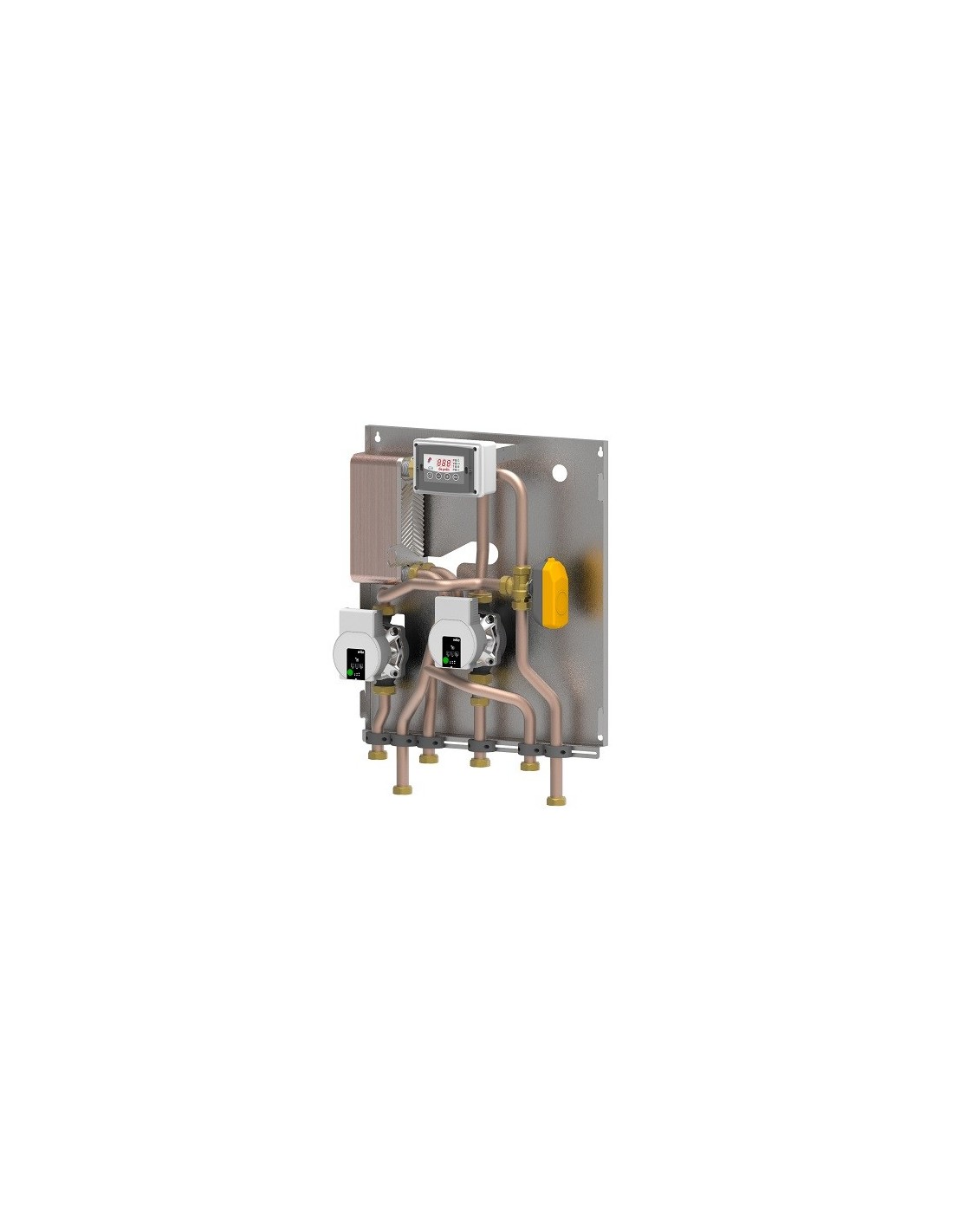

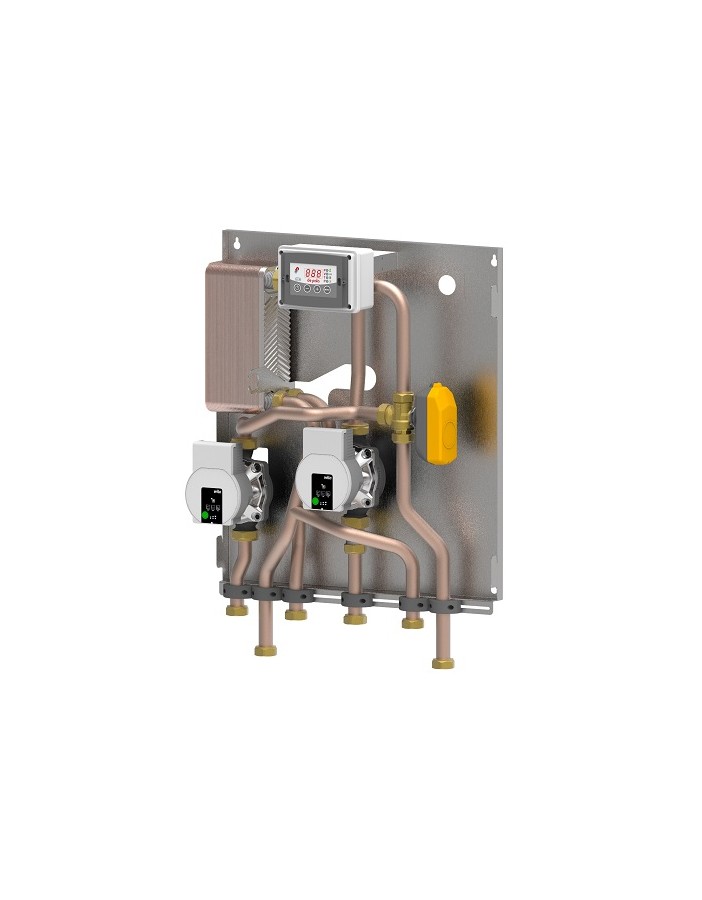

De Pala Cassetta box fire bf7 potenza 35kw tipo autonomo con centralina senza mantello di copertura

Descrizione

BOX FIRE BF7 è un modulo termico preassemblato che permette di riscaldare i locali in cui l'impianto di riscaldamento è normalmente alimentato da una caldaia a vaso chiuso, mediante l'utilizzo dell'acqua calda prodotta da una fonte di calore a combustibile solido a vaso aperto (Termocamino o Termostufa privi di circolatore incorporato). Esso consente il funzionamento separato del circuito primario (Termocamino) e secondario (Caldaia) come richiesto dalla normativa tecnica in vigore, con ottimo trasferimento termico mediante uno scambiatore di calore a 30 o 40 piastre. Inoltre, il modulo BF7 gestisce la produzione di Acqua Calda Sanitaria mediante un serbatoio di accumulo con funzione di precedenza sul riscaldamento attuata dalla valvola deviatrice a 3 vie.

La centralina di controllo FDG2, a mezzo di due sonde St1 e St2, rileva la temperatura del Termocamino e quella del Boiler ad Accumulo. Se la temperatura di quest'ultimo è inferiore al valore prefissato di 50 °C, quando la temperatura del Termocamino supera il valore di 30 °C e di almeno 5 °C quella dell'accumulo, la centralina FDG2 fa partire la pompa PTC del Termocamino con la valvola a tre vie VD deviata sul circuito del serpentino dell'accumulo che si riscalda. Una volta superata la temperatura di 50 °C predisposta per il Boiler, la valvola VD devia l'acqua del Termocamino sul circuito primario dello Scambiatore a piastre IC6 dell'impianto di riscaldamento. Quando la temperatura del Termocamino supera il valore di 70 °C si ha l'avvio del circolatore PIR del riscaldamento e lo spegnimento della caldaia a vaso chiuso.
