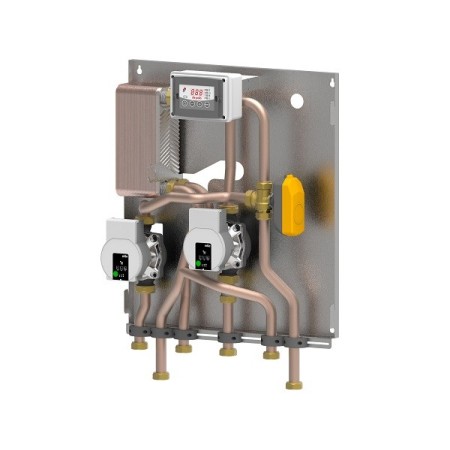

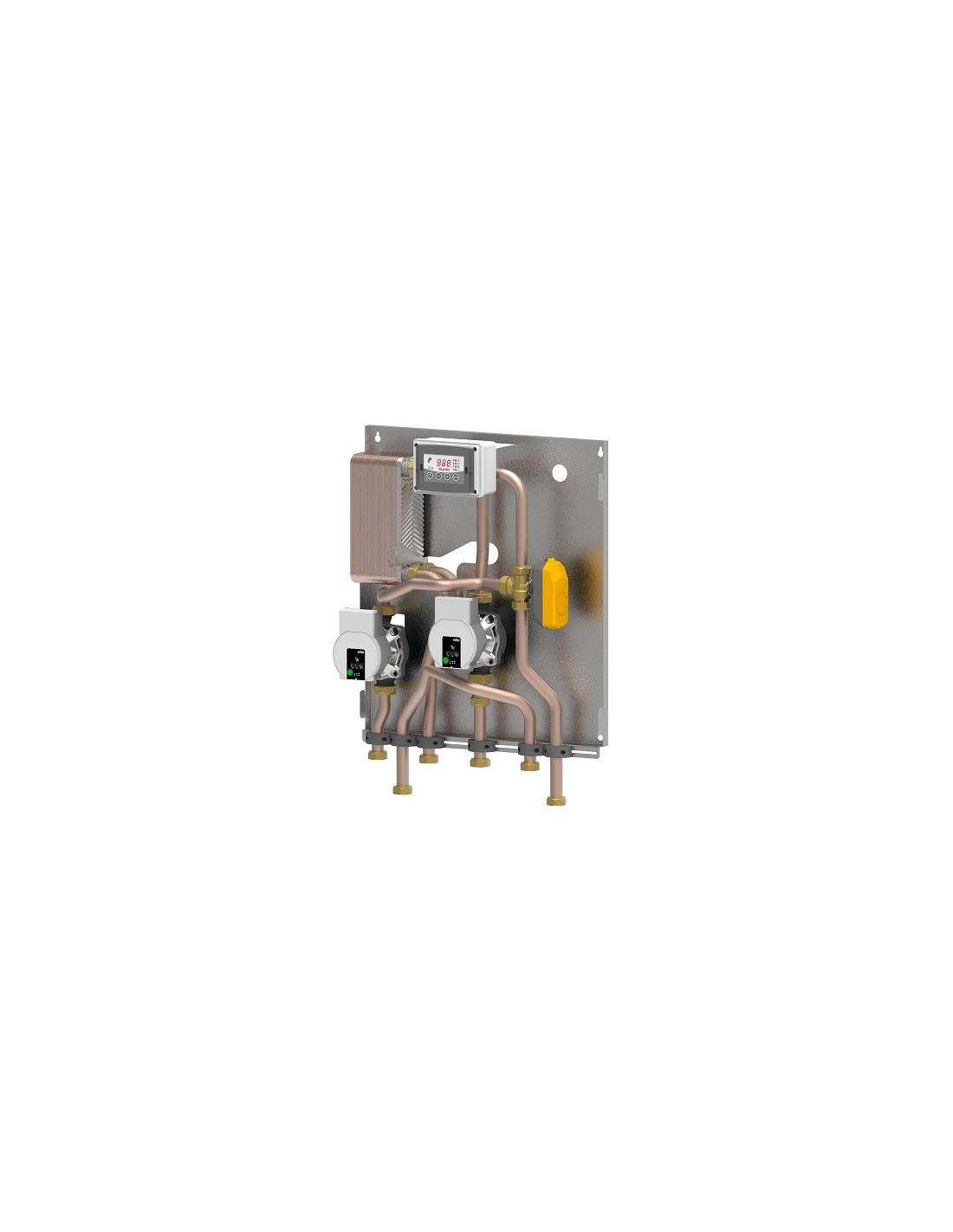

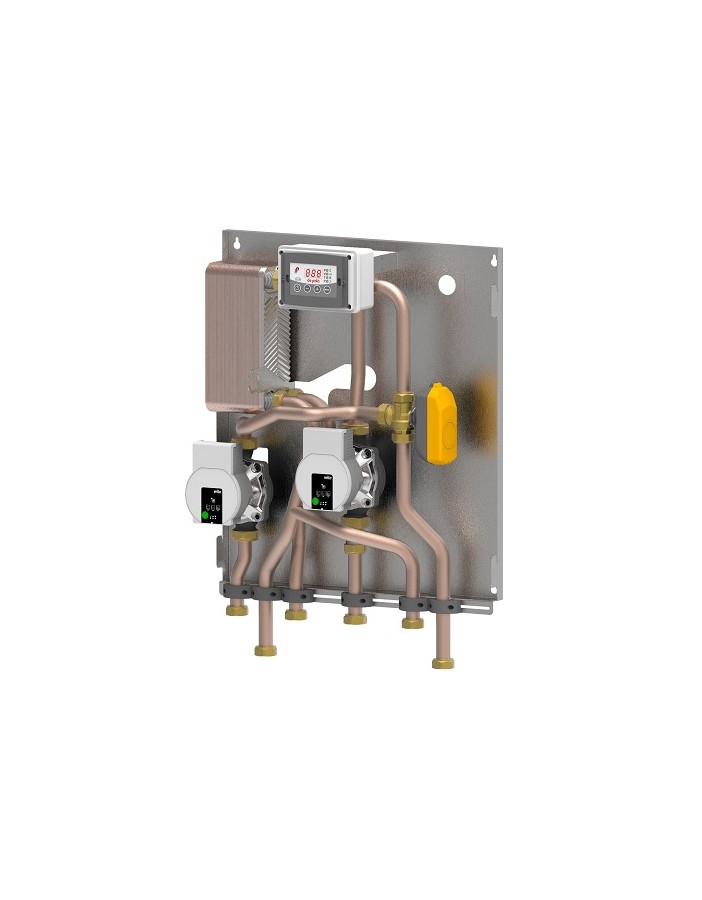

Boîte à feu BF7 puissance 35kw type autonome avec unité de commande sans boîtier de couvercle

Description

BOX FIRE BF7 est un module thermique pré-assemblé qui vous permet de chauffer des pièces où le système de chauffage est normalement alimenté par une chaudière à cuve fermée, grâce à l’utilisation d’eau chaude produite par une source de chaleur à combustible solide à cuve ouverte (cheminée, chaudière ou thermo-poêle sans circulateur intégré). Il permet le fonctionnement séparé du circuit primaire (chaudière cheminée) et du circuit secondaire (chaudière) comme l’exigent les réglementations techniques en vigueur, avec un excellent transfert de chaleur au moyen d’un échangeur de chaleur à 30 ou 40 plaques. De plus, le module BF7 gère la production d’eau chaude sanitaire au moyen d’un ballon de stockage avec une fonction prioritaire sur le chauffage actionné par la vanne de dérivation à 3 voies.

L’unité de commande FDG2, au moyen de deux sondes St1 et St2, détecte la température de la chaudière du foyer et celle de la chaudière à accumulation. Si la température de ce dernier est inférieure à la valeur prédéfinie de 50 °C, lorsque la température de la chaudière du foyer dépasse la valeur de 30 °C et celle du ballon de stockage d’au moins 5 °C, l’unité de commande FDG2 démarre la pompe PTC de la chaudière avec la vanne à trois voies VD déviée vers le circuit de serpentin du réservoir de stockage qui chauffe. Une fois que la température de 50 °C réglée pour la chaudière a été dépassée, la vanne VD détourne l’eau de la chaudière du foyer vers le circuit primaire de l’échangeur de chaleur à plaques IC6 du système de chauffage. Lorsque la température de la chaudière de la cheminée dépasse 70 °C, le circulateur de chauffage PIR se met en marche et la chaudière s’éteint lorsque le récipient est fermé.
