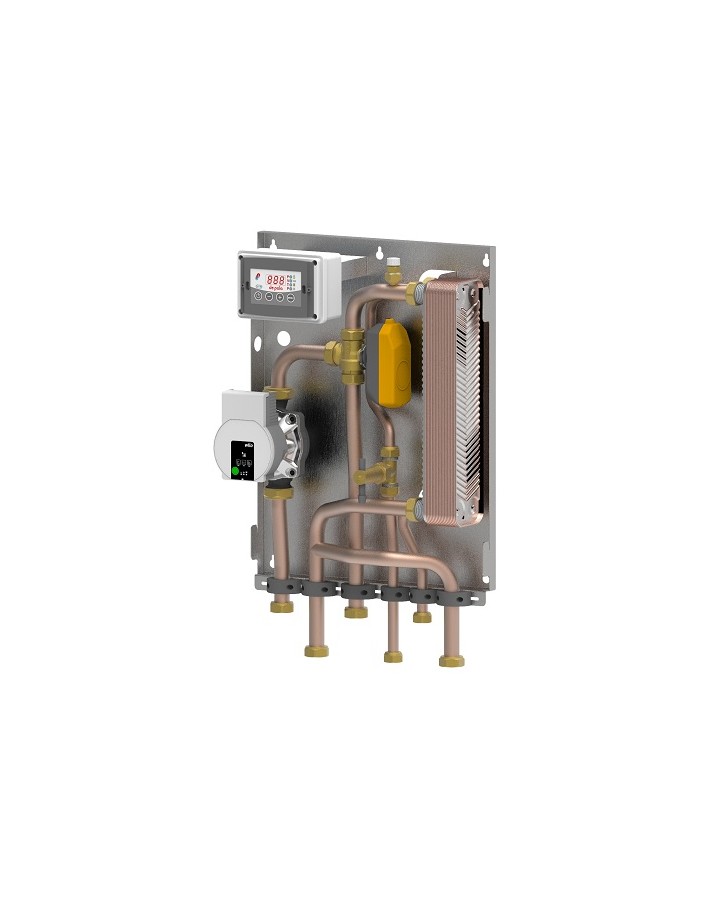

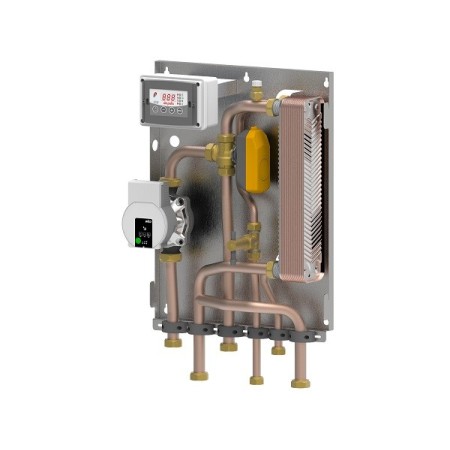

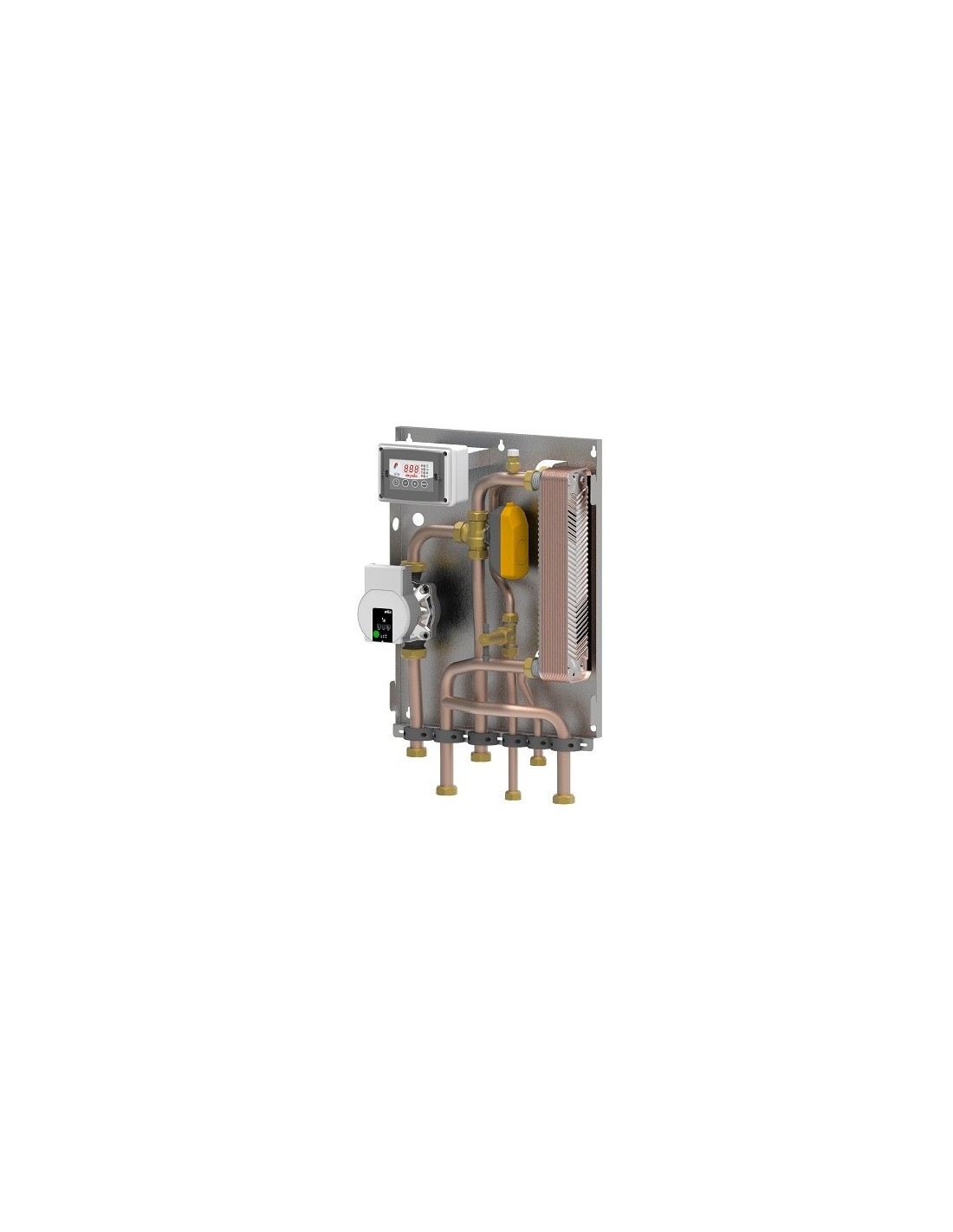

De Pala Cassetta box fire bf3 potenza 30kw con produzione acs con centralina senza mantello, senza Circolatore

Descrizione

BOX FIRE BF3 è un modulo termico preassemblato che permette di riscaldare i locali mediante l'utilizzo dell'acqua calda prodotta da una fonte di calore a combustibile solido a vaso aperto (Termocamino o Termostufa senza circolatore incorporato) e nel contempo di produrre Acqua Calda Sanitaria istantanea tramite uno scambiatore di calore a 14 o 20 piastre e una valvola deviatrice a tre vie con funzione di precedenza ACS sul Riscaldamento. Nel caso in cui il Termocamino o Termostufa siano dotati di circolatore, il modulo da impiegare è quello privo di pompa di circolazione (BF3S).

Quando la temperatura del Termocamino supera i 30 °C, impostati sulla centralina di controllo FDG, si ha l'avvio della pompa di circolazione PTC del Termocamino. Quando la temperatura supera un secondo valore di 40 °C, pure impostabile, e nel caso si verifichi un prelievo di ACS rilevato dal flussostato FX, la valvola a tre vie motorizzata VD devia il flusso di acqua calda del termocamino sul circuito primario dello scambiatore di calore a piastre IC8 per la produzione rapida di ACS. L'azione combinata della valvola deviatrice VD e del flussostato FX garantisce la precedenza della produzione di Acqua Calda Sanitaria sulla funzione riscaldamento.
