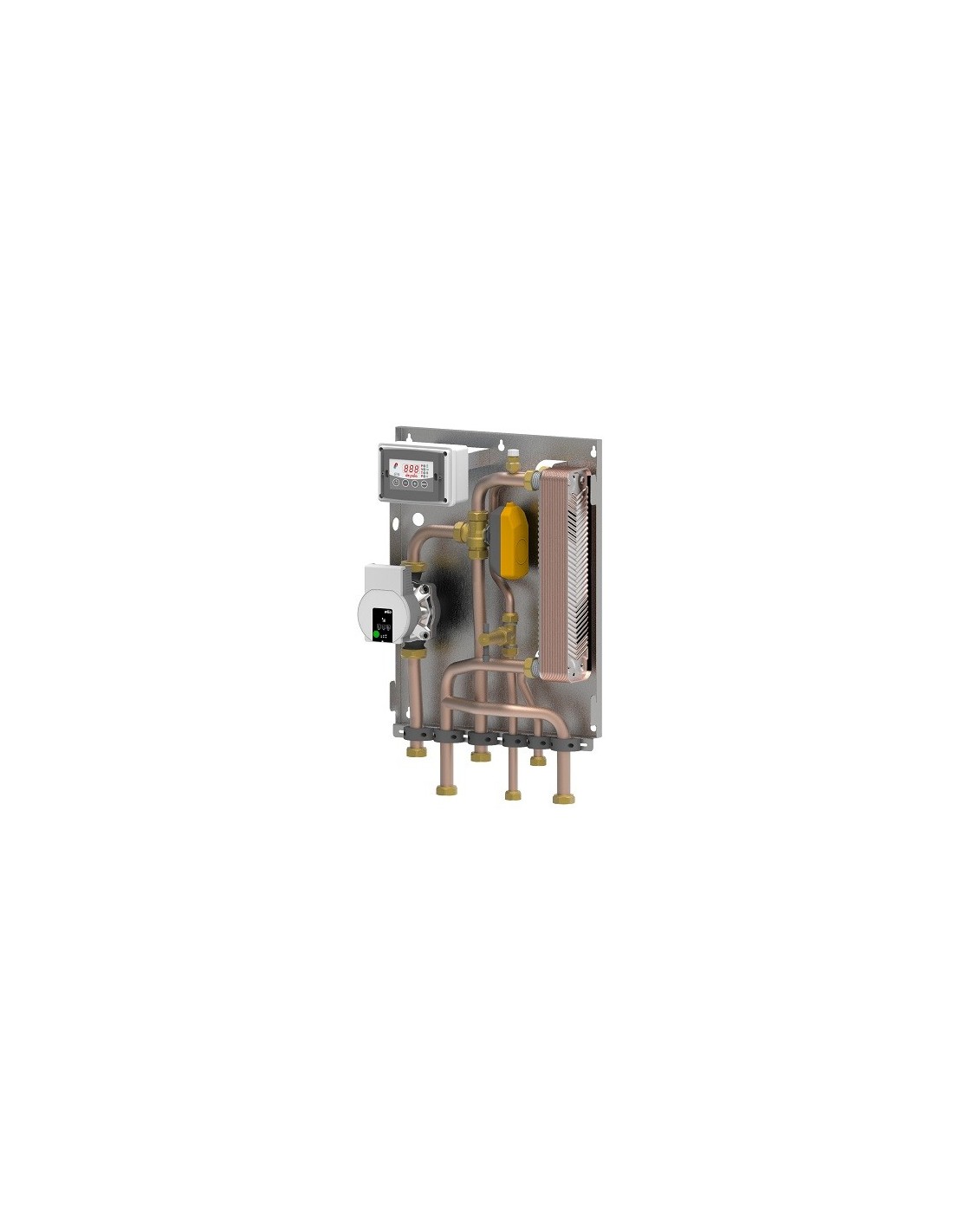

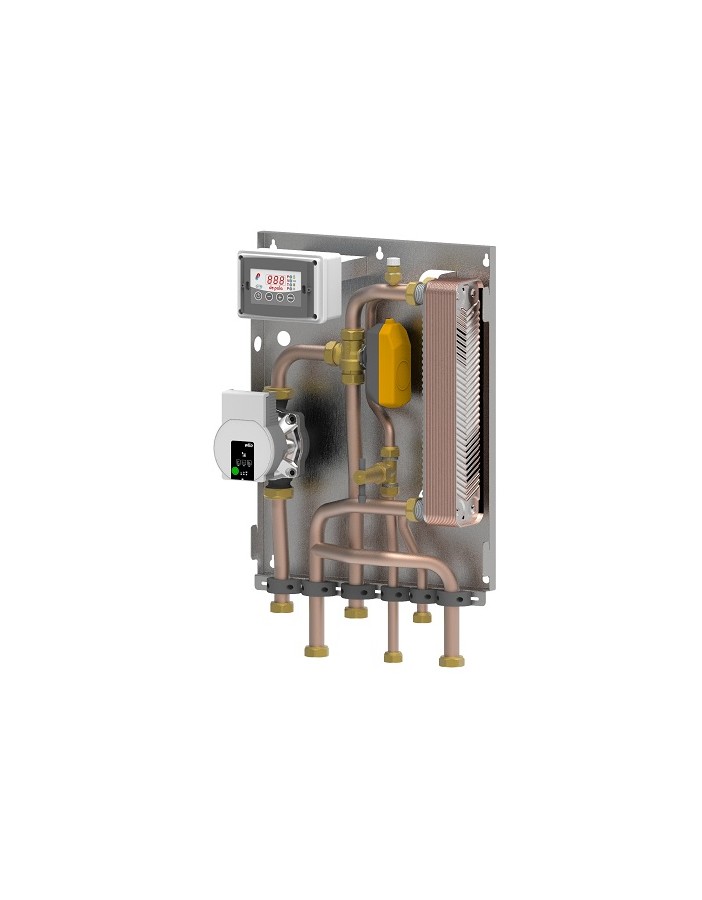

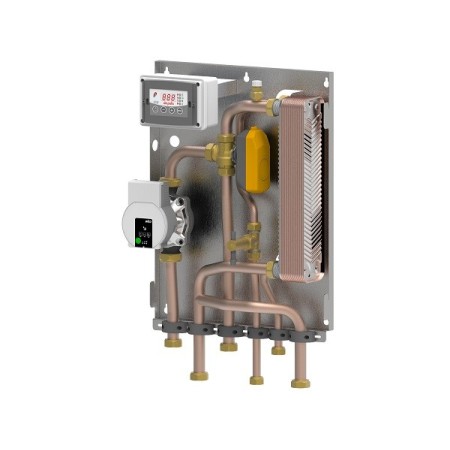

Caja de fuego bf3 potencia 30kw con producción de ACS con centralita sin carcasa, sin circulador

Descripción

BOX FIRE BF3 es un módulo térmico premontado que permite calentar habitaciones mediante el uso de agua caliente producida por una fuente de calor de combustible sólido en recipiente abierto (caldera de chimenea o caldera de estufa sin circulador incorporado) y al mismo tiempo producir agua caliente sanitaria instantánea a través de un intercambiador de calor de 14 o 20 placas y una válvula desviadora de tres vías con función de precedencia de ACS sobre el calentamiento. Si la caldera de la chimenea o la estufa de la caldera está equipada con un circulador, el módulo a utilizar es el que no tiene bomba de circulación (BF3S).

Cuando la temperatura de la caldera de la chimenea supera los 30 °C, ajustada en la unidad de control FDG, se pone en marcha la bomba de circulación PTC de la caldera de la chimenea. Cuando la temperatura supera un segundo valor de 40 °C, que también se puede ajustar, y en caso de una retirada de ACS detectada por el interruptor de caudal FX, la válvula motorizada de tres vías VD desvía el flujo de agua caliente de la caldera de la chimenea al circuito primario del intercambiador de calor de placas IC8 para la producción rápida de ACS. La acción combinada de la válvula desviadora VD y el interruptor de flujo FX garantiza la primacía de la producción de agua caliente sanitaria sobre la función de calefacción.
