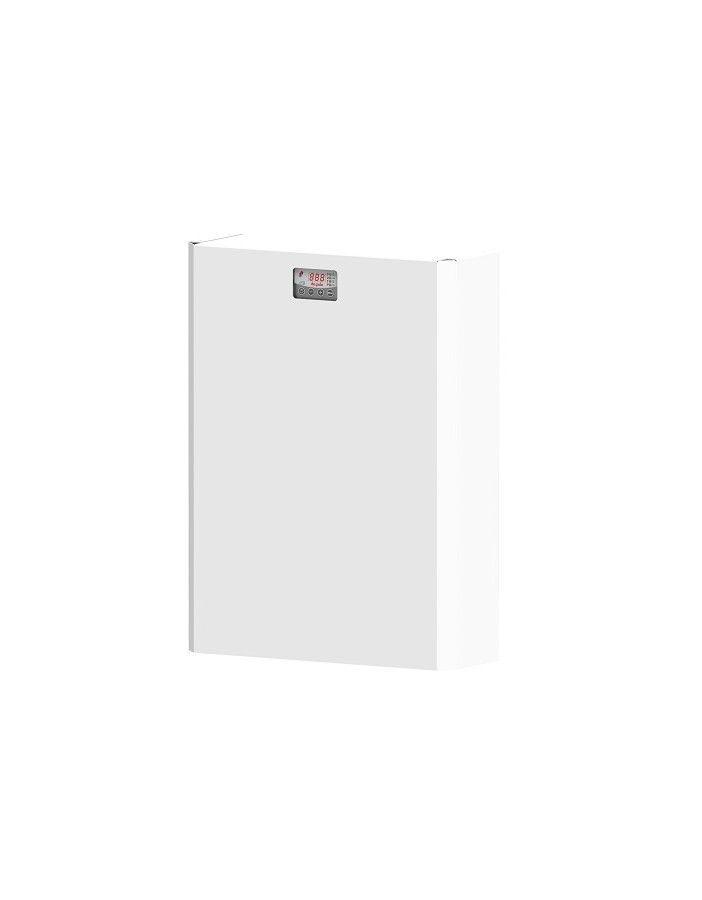

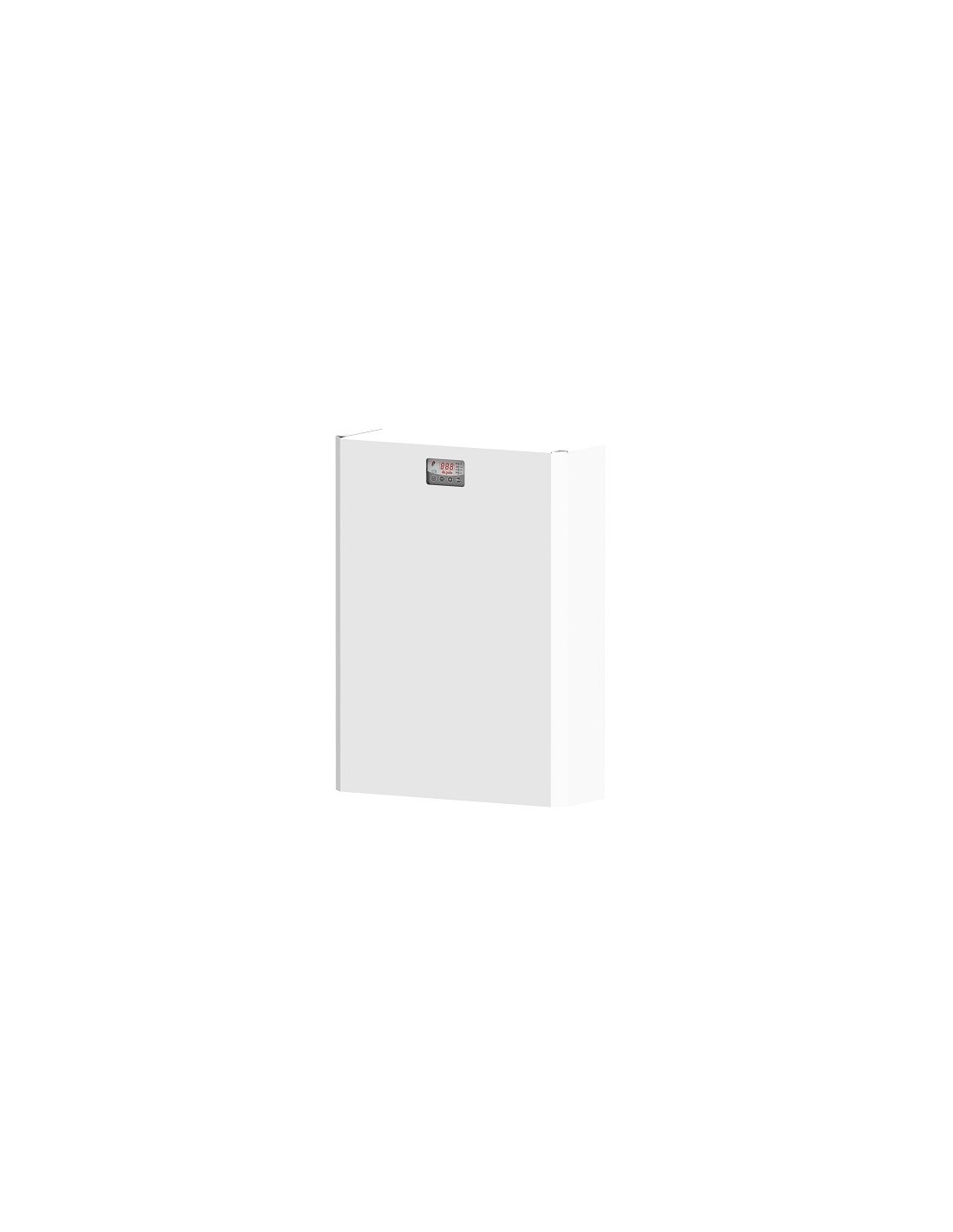

De Pala Cassetta box fire bf4 potenza 25kw c/stacchi caldaia mantello e centralina

Descrizione

BOX FIRE BF4 è un modulo termico preassemblato che permette di riscaldare locali in cui l'impianto di riscaldamento è normalmente alimentato da una caldaia a vaso chiuso, mediante l'utilizzo dell'acqua calda prodotta da una fonte di calore a combustibile solido a vaso aperto (Termocamino o Termostufa privi di circolatore incorporato). Esso consente il funzionamento separato del circuito primario (termocamino) e secondario (Caldaia) come richiesto dalla normativa tecnica in vigore, con ottimo trasferimento termico mediante uno scambiatore di calore a 30 o 40 piastre. Inoltre, il modulo BF4 produce anche Acqua Calda Sanitaria mediante uno scambiatore a 20 piastre inserito sul circuito primario del Termocamino, gestendola in alternanza con la caldaia a mezzo valvola deviatrice a 3 vie.

Quando la temperatura del Termocamino supera i 30 °C, impostati sulla centralina di controllo FDG, si ha l'avvio della pompa di circulazione PTC del Termocamino. Quando la temperatura supera un secondo valore di 40 °C, pure impostabile, la valvola a tre vie motorizzata VD devia la produzione di ACS dalla Caldaia allo scambiatore a piastre IC6 inserito sul circuito del Termocamino. Infine, alla temperatura di 70 °C si ha l'avvio del circolatore PIR dell'impianto di riscaldamento ed il contemporaneo spegnimento della Caldaia a vaso chiuso.
