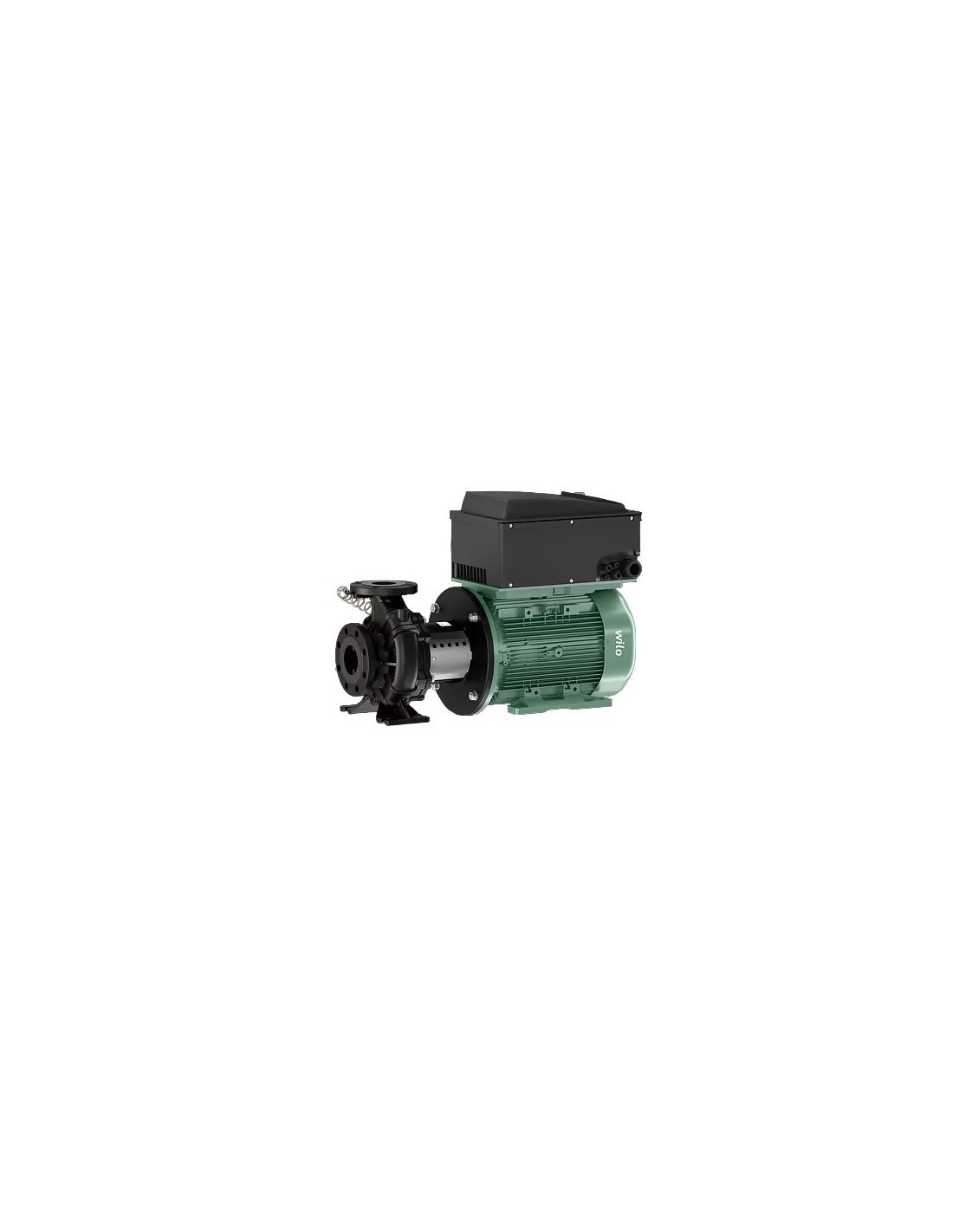

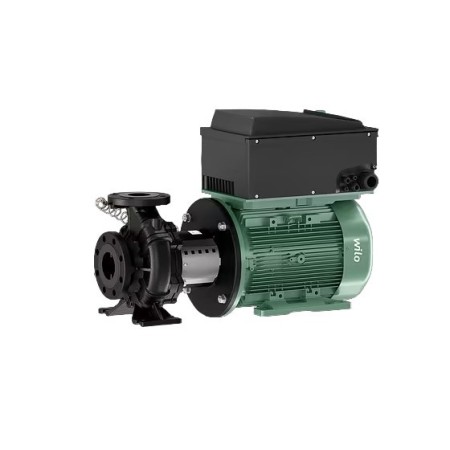

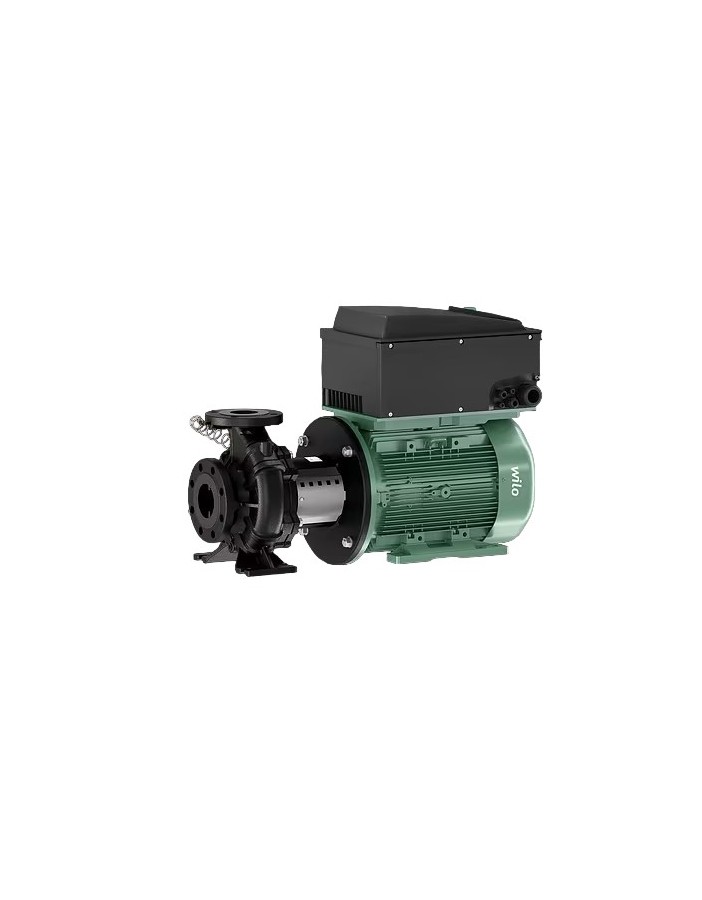

Wilo CRONOBLOC BL-E 65/95-4/2 pompa monoblocco

Tipo costruttivo

Pompa singola monoblocco a motore ventilato regolata elettronicamente con raccordo a flangia e adattamento automatico delle prestazioni.

Applicazione

Pompaggio di acqua di riscaldamento (secondo VDI 2035), acqua fredda e miscele acqua/glicole senza sostanze abrasive negli impianti di riscaldamento, condizionamento e refrigerazione

Equipaggiamento/funzionamento

Modi di funzionamento

·         Δp-c per pressione differenziale costante

·         Δp-v per pressione differenziale variabile

·         PID-Control

·         Funzionamento come servomotore (n = costante)

Livello di comando

·         Pulsante verde e display

Funzioni manuali

·         Impostazione del valore di consegna della pressione differenziale

·         Impostazione della velocità di rotazione (modalità di selezione manuale)

·         Impostazione del modo di funzionamento

·         Impostazione pompa on/off

·         Configurazione di tutti i parametri di funzionamento

·         Conferma errori

Funzioni di comando esterne

·         Ingresso di comando “Prioritario Off”

·         Ingresso analogico 0-10 V, 0-20 mA per funzionamento come servomotore (DDC) e regolazione a distanza del valore di consegna

·         Ingresso analogico 2-10 V, 4-20 mA per funzionamento come servomotore (DDC) e regolazione a distanza del valore di consegna

·         Ingresso analogico 0-10 V per segnale del valore reale del sensore di pressione

·         Ingresso analogico 2-10 V, 0-20 mA, 4-20 mA per segnale del valore reale del sensore di pressione

Funzioni di segnalazione e visualizzazione

·         Segnalazione cumulativa di guasto SSM

·         Segnalazione cumulativa di funzionamento SBM

Scambio di dati

·         Porta di comunicazione a infrarossi per lo scambio dati senza fili con monitor IR/chiavetta IR

·         Vano per innesto di moduli IF Wilo (Modbus, BACnet, CAN, PLR, LON) per il collegamento al sistema di automazione degli edifici

·         Interfaccia per la comunicazione delle due pompe

Funzioni di sicurezza

·         Protezione integrale del motore con elettronica di sgancio integrata

·         Blocco accesso

Management pompa doppia(2 x pompe singole, solo impiego con raccordo a Y)

·         Funzionamento principale/di riserva (scambio pompe automatico per blocco)

·         Funzionamento principale/di riserva scambio pompa dopo 24 ore

·         Funzionamento in parallelo

·         Funzionamento in parallelo (attivazione e spegnimento carico di punta ottimizzato al migliore rendimento)

Chiave di lettura

Dati tecnici

·         Campo di temperature consentito da -20 °C a +140 °C

·         Indice di efficienza minimo (MEI) ≥ 0,4

·         Tenuta meccanica per pompaggio dell’acqua fino a Tmax. = +140 °C. Per temperature fino a T ≤ +40 °C è consentita l’aggiunta di 20 % – 40 % volume di glicole. Con miscele acqua/glicole con parti di glicole > 40% fino a max. 50% del volume e una temperatura fluido > +40 °C fino a max. +120 °C o con fluidi diversi dall’acqua deve essere prevista una tenuta meccanica alternativa. In caso di utilizzo di miscele acqua/glicole, si consiglia generalmente di impiegare una variante S1 con corrispondente tenuta meccanica.

·         Alimentazione di rete

o    3~440 V -5 % +10 %, 50/60 Hz

o    3~400 V ±10 %, 50/60 Hz

o    3~380 V -5 % +10 %, 50/60 Hz

·         Conformità alla compatibilità elettromagnetica senza misure aggiuntive:

o    Emissione disturbi elettromagnetici per ambienti residenziali secondo EN 61800-3:2018

o    Immunità alle interferenze per ambienti industriali secondo EN 61800-3:2018

·         Grado di protezione IP55

·         Diametro nominale DN 32 - DN 150

·         Max. pressione di esercizio 16 bar fino a +120 °C, 13 bar fino a +140 °C

Materiali

·         Corpo pompa e lanterna: Standard: EN-GJL-250

·         Girante: Standard: EN-GJL-200; opzionale: Bronzo CuSn 10, acciaio inossidabile 1.4408

·         Albero: 1.4122

·         Tenuta meccanica: AQEGG, altre tenute meccaniche su richiesta

Costruzione

Pompa centrifuga monostadio a bassa prevalenza in costruzione monoblocco con bocca aspirante assiale e bocca di mandata disposta radialmente con

·         Tenuta meccanica

·         raccordo a flangia con attacco per la misura della pressione R ¹/8

·         Lanterna

·         Giunto

·         Propulsore con regolazione elettronica della velocità di rotazione integrata

Fornitura

·         Pompa

·         Istruzioni di montaggio, uso e manutenzione

Opzioni

·         Variante ...-R1 senza trasduttore di pressione differenziale

·         Variante ...-L1 con girante in bronzo (dietro sovrapprezzo)

·         Variante …-L4 con girante in acciaio inossidabile (dietro sovrapprezzo)

Accessori

·         Base di supporto per montaggio a basamento

·         Monitor IR, penna IR

·         Modulo IF PLR per collegamento a PLR/convertitore porta di comunicazione

·         Modulo IF LON per collegamento alla rete LONWORKS

·         Modulo IF BACnet

·         Modulo IF Modbus

·         Modulo IF CAN

·         Sistema di regolazione VR-HVAC

·         Sistema di regolazione CCe-HVAC

·         Sistema di regolazione SCe-HVAC

·         Trasduttore di pressione differenziale (DDG)
