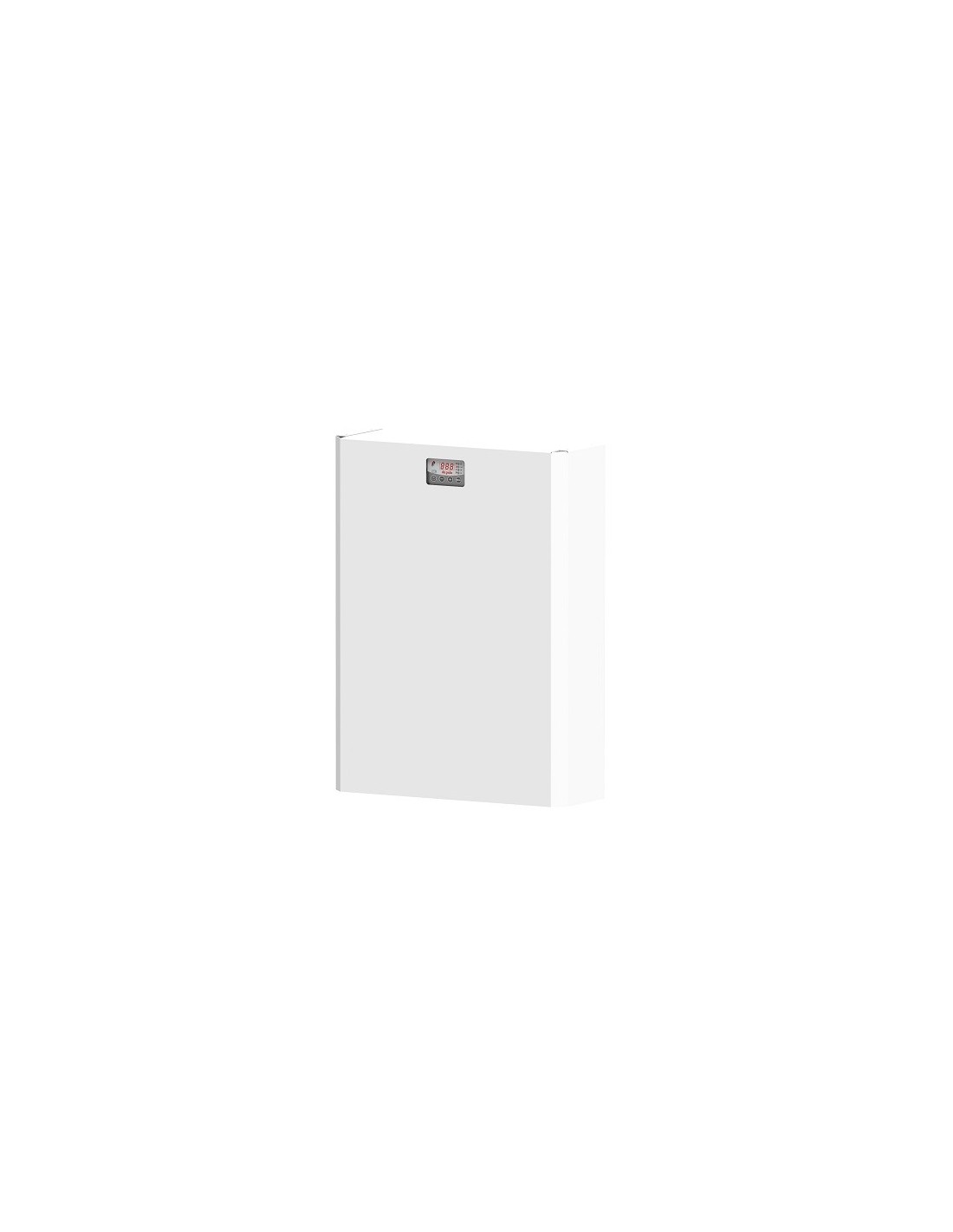

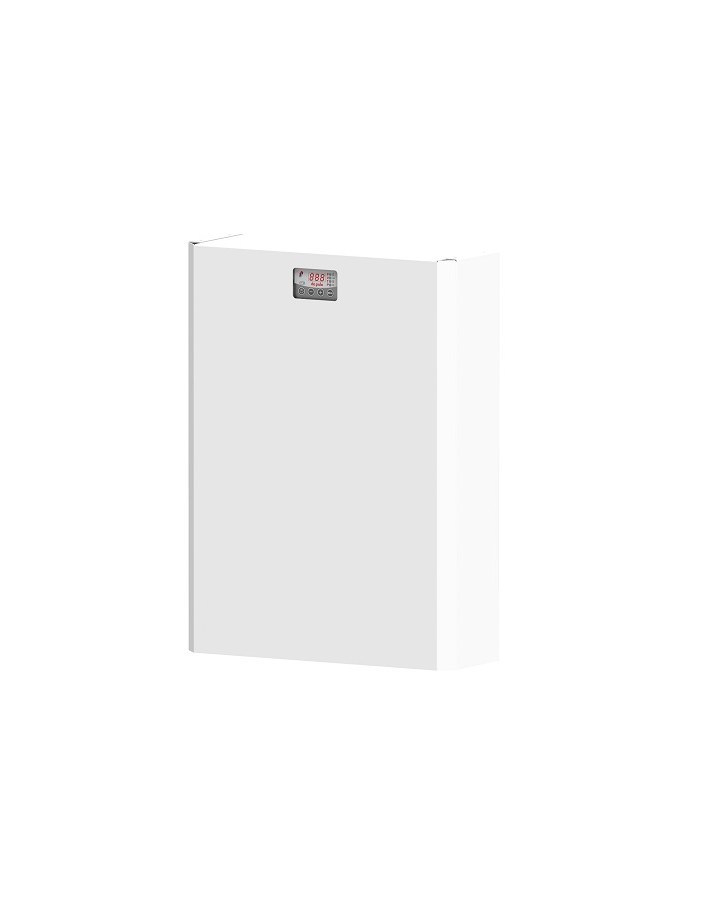

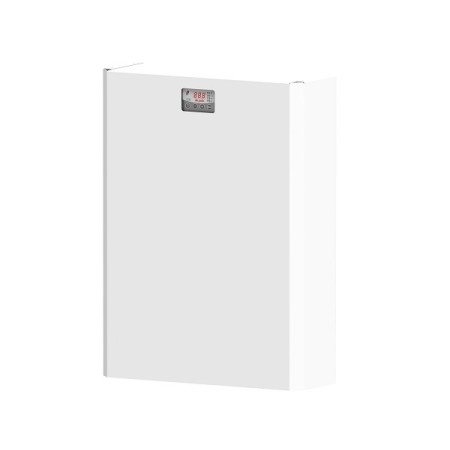

Foyer BF4 puissance 35kw avec détachements, chauffe-eau, manteau et unité de commande

Description

BOX FIRE BF4 est un module thermique pré-assemblé qui vous permet de chauffer des pièces où le système de chauffage est normalement alimenté par une chaudière à cuve fermée, grâce à l’utilisation d’eau chaude produite par une source de chaleur à combustible solide à cuve ouverte (chaudière cheminée ou poêle-chaudière sans circulateur intégré). Il permet le fonctionnement séparé du circuit primaire (chaudière cheminée) et du circuit secondaire (chaudière) comme l’exigent les réglementations techniques en vigueur, avec un excellent transfert de chaleur au moyen d’un échangeur de chaleur à 30 ou 40 plaques. De plus, le module BF4 produit également de l’eau chaude sanitaire par le biais d’un échangeur de chaleur à 20 plaques inséré dans le circuit primaire de la chaudière de la cheminée, en la gérant en alternance avec la chaudière au moyen d’une vanne de dérivation à 3 voies.

Lorsque la température de la chaudière de cheminée dépasse 30 °C, réglée sur l’unité de commande FDG, la pompe de circulation PTC de la chaudière de cheminée démarre. Lorsque la température dépasse une deuxième valeur de 40 °C, qui peut également être réglée, la vanne à trois voies motorisée VD détourne la production d’ECS de la chaudière vers l’échangeur de chaleur à plaques IC6 inséré dans le circuit de la chaudière du foyer. Enfin, à une température de 70 °C, le circulateur PIR du système de chauffage est démarré et la chaudière de la cuve fermée est éteinte en même temps.
