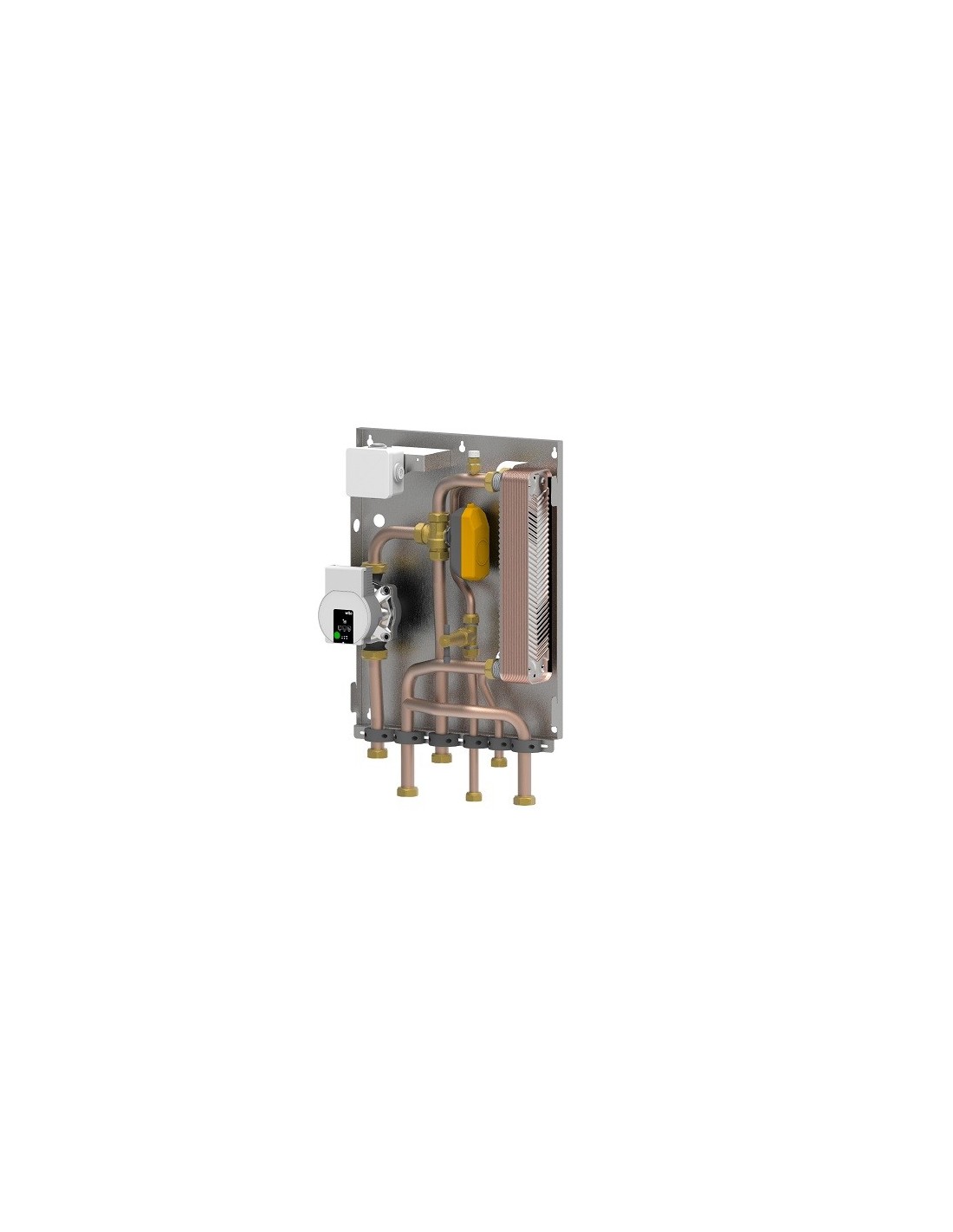

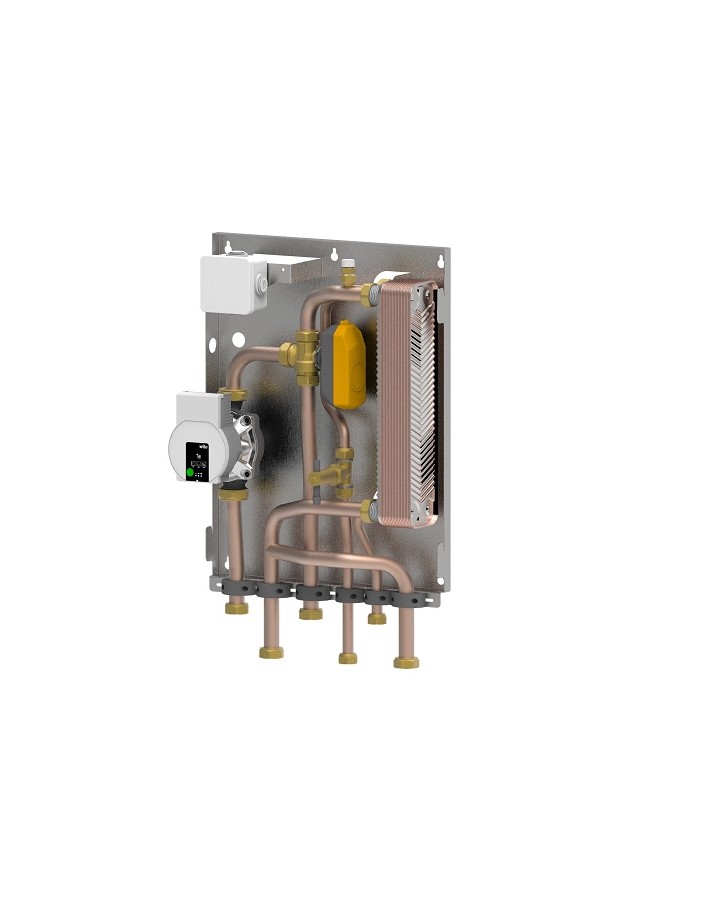

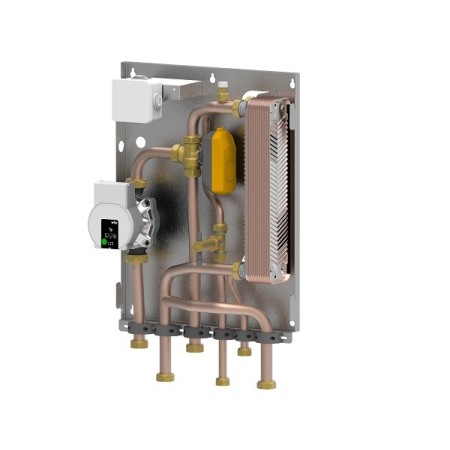

Foyer bf3 puissance 42kw avec gabarit hydraulique nu de production d’ECS sans circulateur - sans unité de commande

Description

BOX FIRE BF3 est un module thermique pré-assemblé qui vous permet de chauffer des pièces grâce à l’utilisation d’eau chaude produite par une source de chaleur à combustible solide à cuve ouverte (cheminée, chaudière ou poêle-chaudière sans circulateur intégré) et en même temps de produire de l’eau chaude sanitaire instantanée grâce à un échangeur de chaleur à 14 ou 20 plaques et une vanne de dérivation à trois voies avec fonction de priorité ECS sur la surchauffe. Si la chaudière de cheminée ou le poêle-chaudière est équipé d’un circulateur, le module à utiliser est celui sans pompe de circulation (BF3S).

Lorsque la température de la chaudière de cheminée dépasse 30 °C, réglée sur l’unité de commande FDG, la pompe de circulation PTC de la chaudière de cheminée démarre. Lorsque la température dépasse une seconde valeur de 40 °C, qui peut également être réglée, et en cas de prélèvement d’ECS détecté par le commutateur de débit FX, la vanne à trois voies motorisée VD détourne le débit d’eau chaude de la chaudière de cheminée vers le circuit primaire de l’échangeur de chaleur à plaques IC8 pour la production rapide d’ECS. L’action combinée de la vanne de dérivation VD et du commutateur de débit FX garantit la priorité de la production d’eau chaude sanitaire sur la fonction de chauffage.
