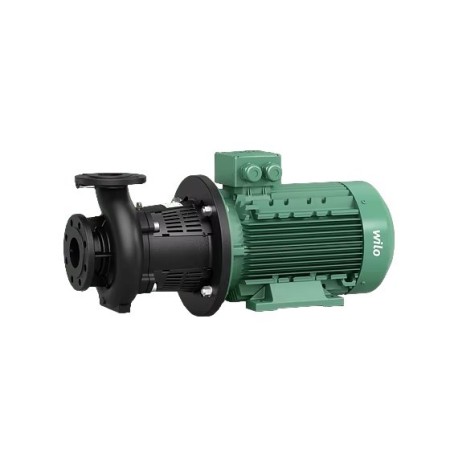

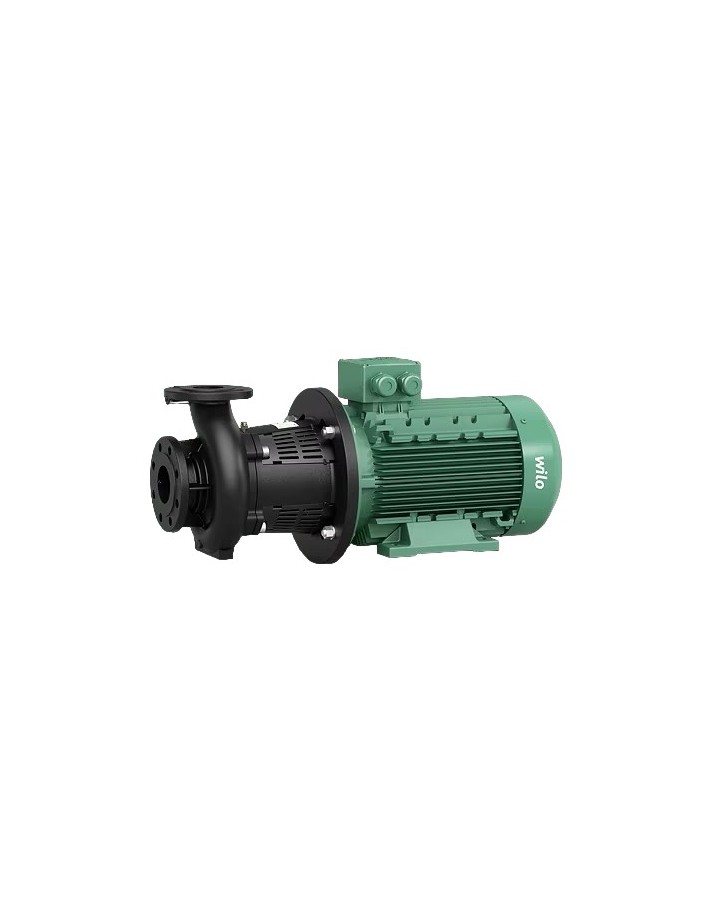

Pompe monobloc Wilo CRONOBLOC BL 150/210-11/4

Type de construction

Motopompes ventilées avec construction monobloc et raccord à bride

Application

Pour le pompage de l’eau de chauffage (selon VDI 2035), des mélanges eau/glycol, de l’eau froide et de refroidissement sans abrasifs dans les systèmes de chauffage, de climatisation et de réfrigération.

Clé de lecture

Caractéristiques techniques

Plage de température admissible de -20 °C à +140 °C

Alimentation secteur 3~400 V, 50 Hz (autre alimentation sur demande)

Indice de protection IP55

Diamètre nominal DN 32 - DN 150

Pression de service max. 16 bar (25 bar sur demande)

Matériaux

Corps de pompe et lanterne : Standard : EN-GJL-250 ; en option : fonte ductile EN-GJS-400-18-LT (selon le type)

Roue : Standard : EN-GJL-200 ; version spéciale : CuSn 10 bronze, acier inoxydable 1.4408 (selon le type)

Arbre : 1,4122

Garniture mécanique : AQEGG ; Autres garnitures mécaniques sur demande

Construction

Pompe centrifuge monobloc à faible hauteur de port avec orifice d’aspiration axial et orifice de refoulement à disposition radiale avec

Garniture mécanique

raccord à bride avec raccord pour la mesure de la pression R 1/8

Lanterne

Articulation

Moteur standard CEI

Approvisionnement

Pompe

Instructions de montage, d’utilisation et d’entretien

Options

Variante ...-L1 avec roue en bronze (moyennant un supplément)

Variante ...-L4 avec roue en acier inoxydable (moyennant un supplément)

Variante ...-H1 avec boîtier en fonte ductile (moyennant un supplément)

Variante ...-P6 avec structure « back pull out » et garniture mécanique à cartouche (moyennant un supplément)

Autres tensions et fréquences ainsi qu’homologation ATEX sur demande

Accompagnement

Supports (corps de pompe et moteur) pour montage au sol

Sonde à thermistance, libération thermique

Moteurs spéciaux

Garnitures mécaniques spéciales

Systèmes de contrôle et appareils de contrôle SC-HVAC, CC-HVAC
