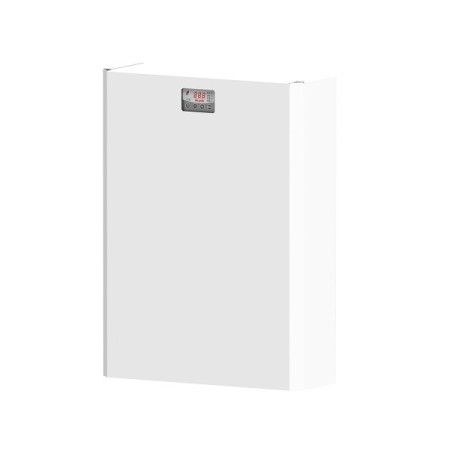

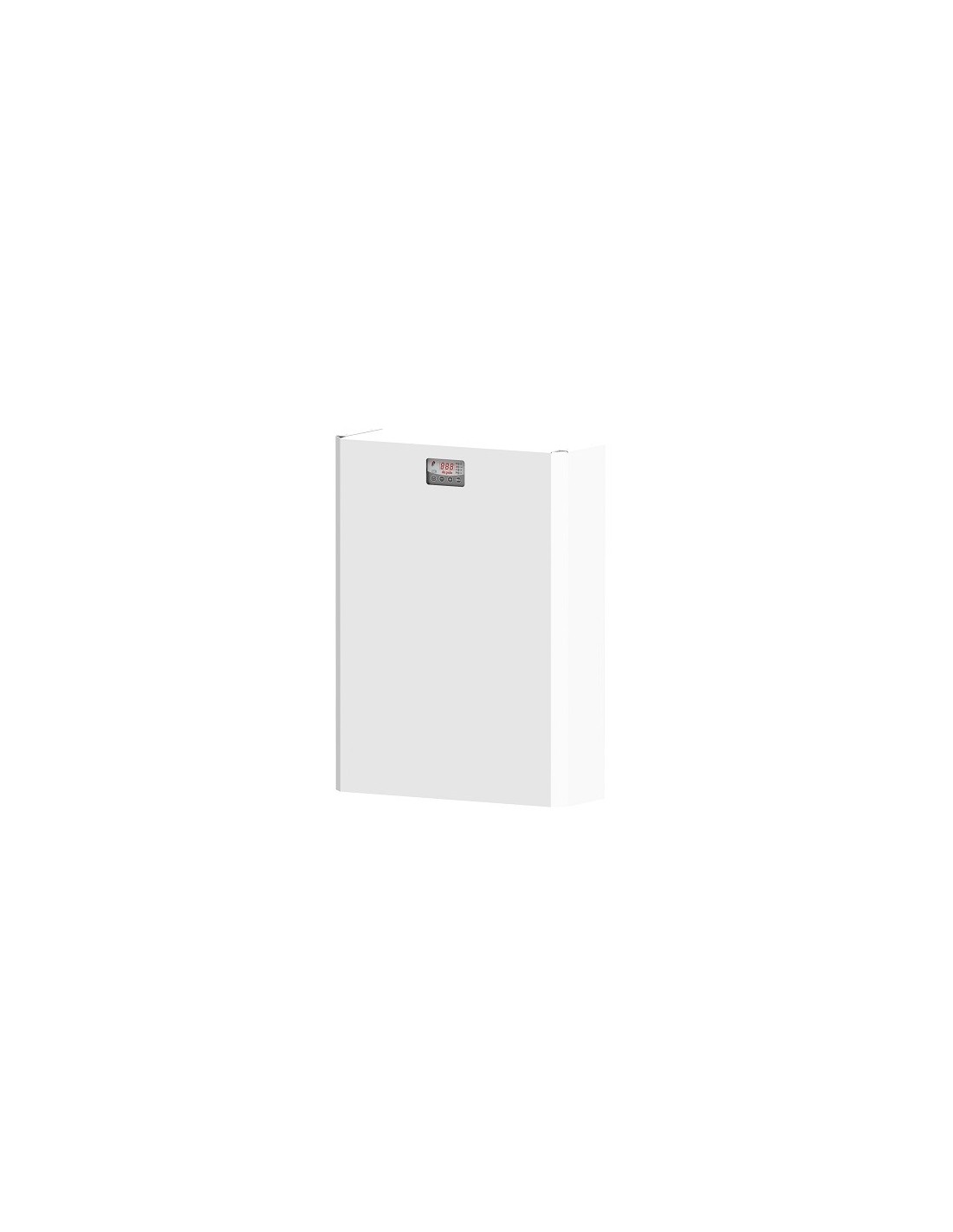

Caja de fuego bf7 potencia 35kw con desprendimientos, caldera, manto y unidad de control

Descripción

BOX FIRE BF7 es un módulo térmico premontado que le permite calentar habitaciones donde el sistema de calefacción normalmente es alimentado por una caldera de recipiente cerrado, mediante el uso de agua caliente producida por una fuente de calor de combustible sólido de recipiente abierto (caldera de chimenea o termoestufa sin circulador incorporado). Permite el funcionamiento por separado del circuito primario (caldera de chimenea) y del circuito secundario (caldera) según lo exigido por la normativa técnica vigente, con una excelente transferencia de calor mediante un intercambiador de calor de 30 o 40 placas. Además, el módulo BF7 gestiona la producción de Agua Caliente Sanitaria mediante un acumulador con función de prioridad sobre la calefacción accionada por la válvula desviadora de 3 vías.

La unidad de control FDG2, mediante dos sondas St1 y St2, detecta la temperatura de la caldera de la chimenea y la de la caldera de almacenamiento. Si la temperatura de este último es inferior al valor preestablecido de 50 °C, cuando la temperatura de la caldera de la chimenea supera el valor de 30 °C y la del tanque de almacenamiento al menos 5 °C, la unidad de control FDG2 pone en marcha la bomba PTC de la caldera de la chimenea con la válvula de tres vías VD desviada al circuito de la bobina del tanque de almacenamiento que se calienta. Una vez que se ha superado la temperatura de 50 °C establecida para la caldera, la válvula VD desvía el agua de la caldera de la chimenea al circuito primario del intercambiador de calor de placas IC6 del sistema de calefacción. Cuando la temperatura de la caldera de la chimenea supera los 70 °C, se pone en marcha el circulador de calefacción PIR y la caldera se apaga cuando el recipiente está cerrado.
