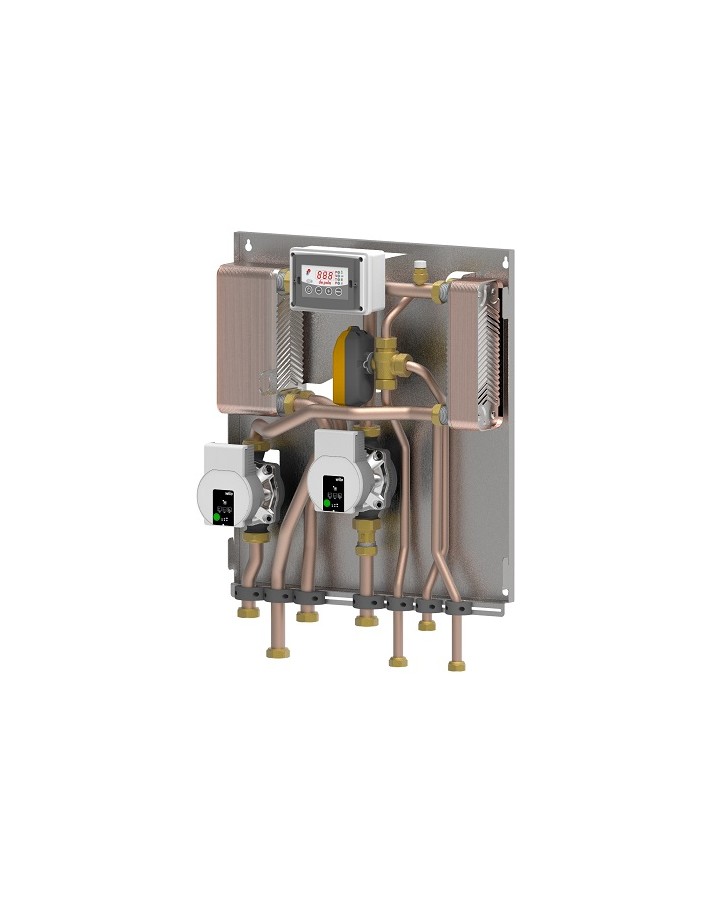

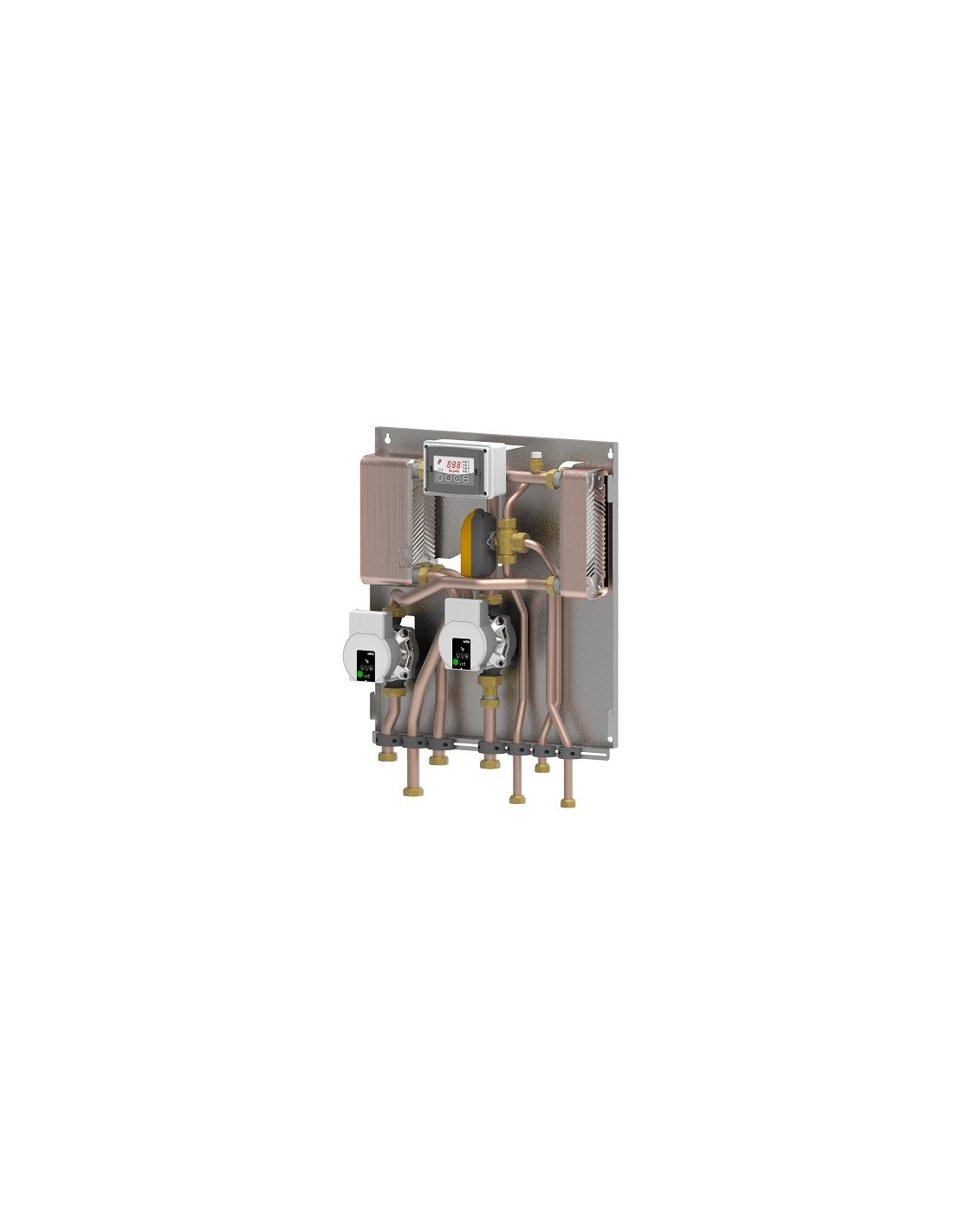

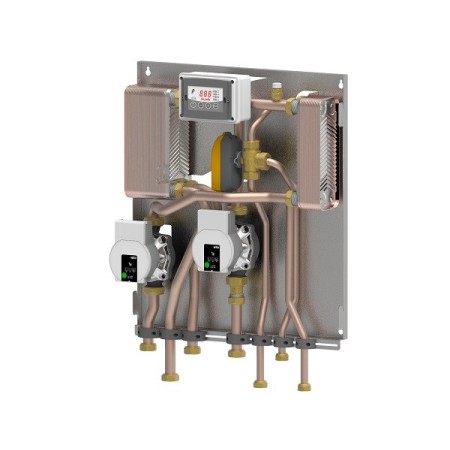

Caja de fuego bf4 potencia 35kw tipo autónomo con unidad de control sin carcasa de cubierta

Descripción

BOX FIRE BF4 es un módulo térmico premontado que le permite calentar habitaciones donde el sistema de calefacción normalmente se alimenta de una caldera de recipiente cerrado, mediante el uso de agua caliente producida por una fuente de calor de combustible sólido de recipiente abierto (caldera de chimenea o estufa de caldera sin circulador incorporado). Permite el funcionamiento por separado del circuito primario (caldera de chimenea) y del circuito secundario (caldera) según lo exigido por la normativa técnica vigente, con una excelente transferencia de calor mediante un intercambiador de calor de 30 o 40 placas. Además, el módulo BF4 también produce Agua Caliente Sanitaria a través de un intercambiador de calor de 20 placas insertado en el circuito primario de la caldera de la chimenea, gestionándola alternativamente con la caldera mediante una válvula desviadora de 3 vías.

Cuando la temperatura de la caldera de la chimenea supera los 30 °C, ajustada en la unidad de control FDG, se pone en marcha la bomba de circulación PTC de la caldera de la chimenea. Cuando la temperatura supera un segundo valor de 40 °C, que también se puede ajustar, la válvula motorizada de tres vías VD desvía la producción de ACS de la caldera al intercambiador de calor de placas IC6 insertado en el circuito de la caldera de la chimenea. Finalmente, a una temperatura de 70 °C, se pone en marcha el circulador PIR del sistema de calefacción y se apaga la caldera de recipiente cerrado al mismo tiempo.
