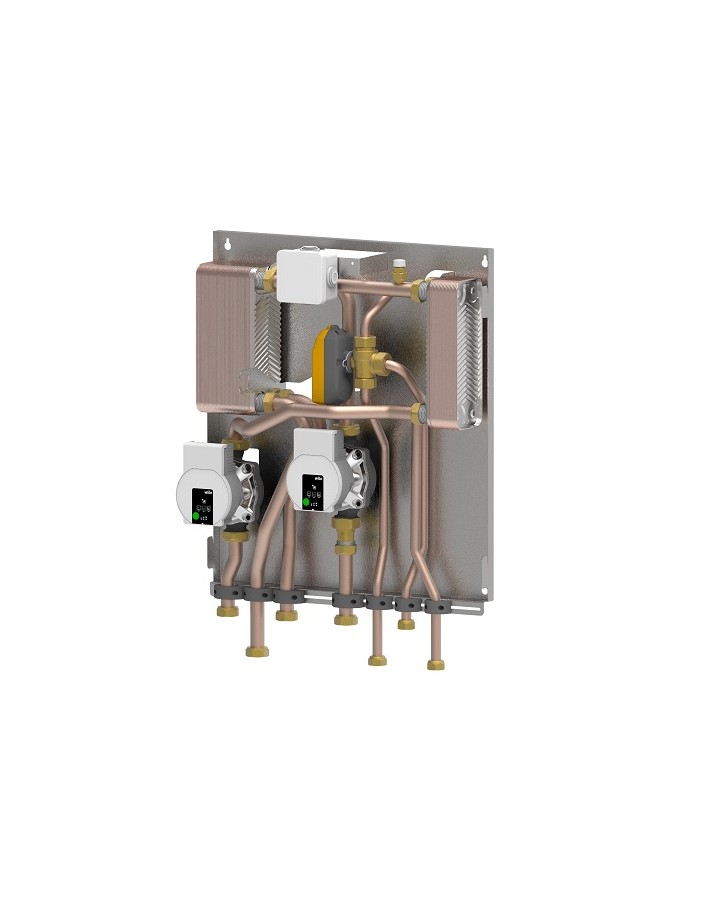

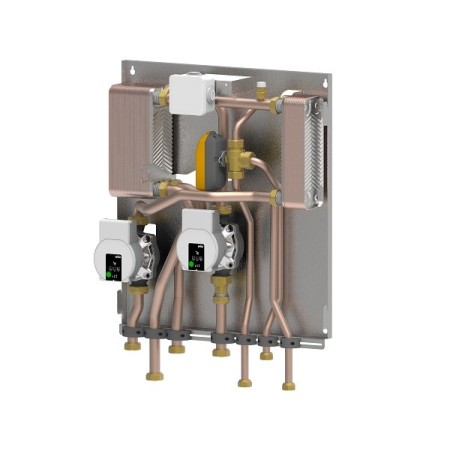

Feuerbüchse BF4 Leistung 25kw mit Kesselablösungen nur hydraulische Schablone

Beschreibung

BOX FIRE BF4 ist ein vormontiertes thermisches Modul, das es ermöglicht, Räume zu heizen, in denen das Heizsystem normalerweise von einem geschlossenen Kessel gespeist wird, indem heißes Wasser verwendet wird, das von einer festen Brennstoffwärmequelle mit offenem Behälter (Kaminkessel oder Kesselofen ohne eingebaute Umwälzpumpe) erzeugt wird. Es ermöglicht den getrennten Betrieb des Primärkreislaufs (Kaminkessel) und des Sekundärkreislaufs (Kessel), wie es die geltenden technischen Vorschriften vorschreiben, mit hervorragender Wärmeübertragung mittels eines 30- oder 40-Plattenwärmetauschers. Darüber hinaus erzeugt das BF4-Modul auch Warmwasser über einen 20-Platten-Wärmetauscher, der in den Primärkreislauf des Kaminkessels eingebaut ist und ihn abwechselnd mit dem Kessel über ein 3-Wege-Umschaltventil verwaltet.

Wenn die Temperatur des Kaminkessels 30 °C überschreitet, die an der FDG-Steuereinheit eingestellt ist, startet die PTC-Umwälzpumpe des Kaminkessels. Wenn die Temperatur einen zweiten Wert von 40 °C überschreitet, der ebenfalls eingestellt werden kann, leitet das motorisierte Dreiwegeventil VD die Warmwasserproduktion vom Kessel zum Plattenwärmetauscher IC6 um, der in den Kesselkreislauf des Kamins eingebaut ist. Schließlich wird bei einer Temperatur von 70 °C der PIR-Zirkulator der Heizungsanlage gestartet und gleichzeitig der Kessel mit geschlossenem Behälter abgeschaltet.
