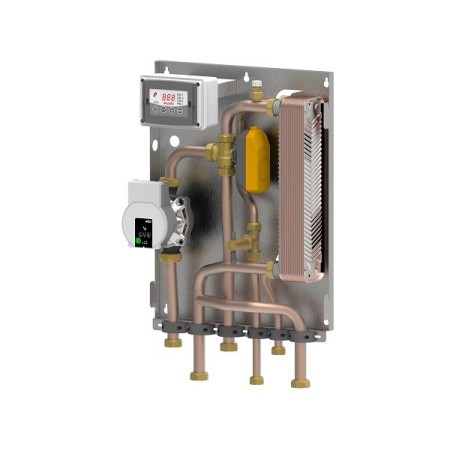

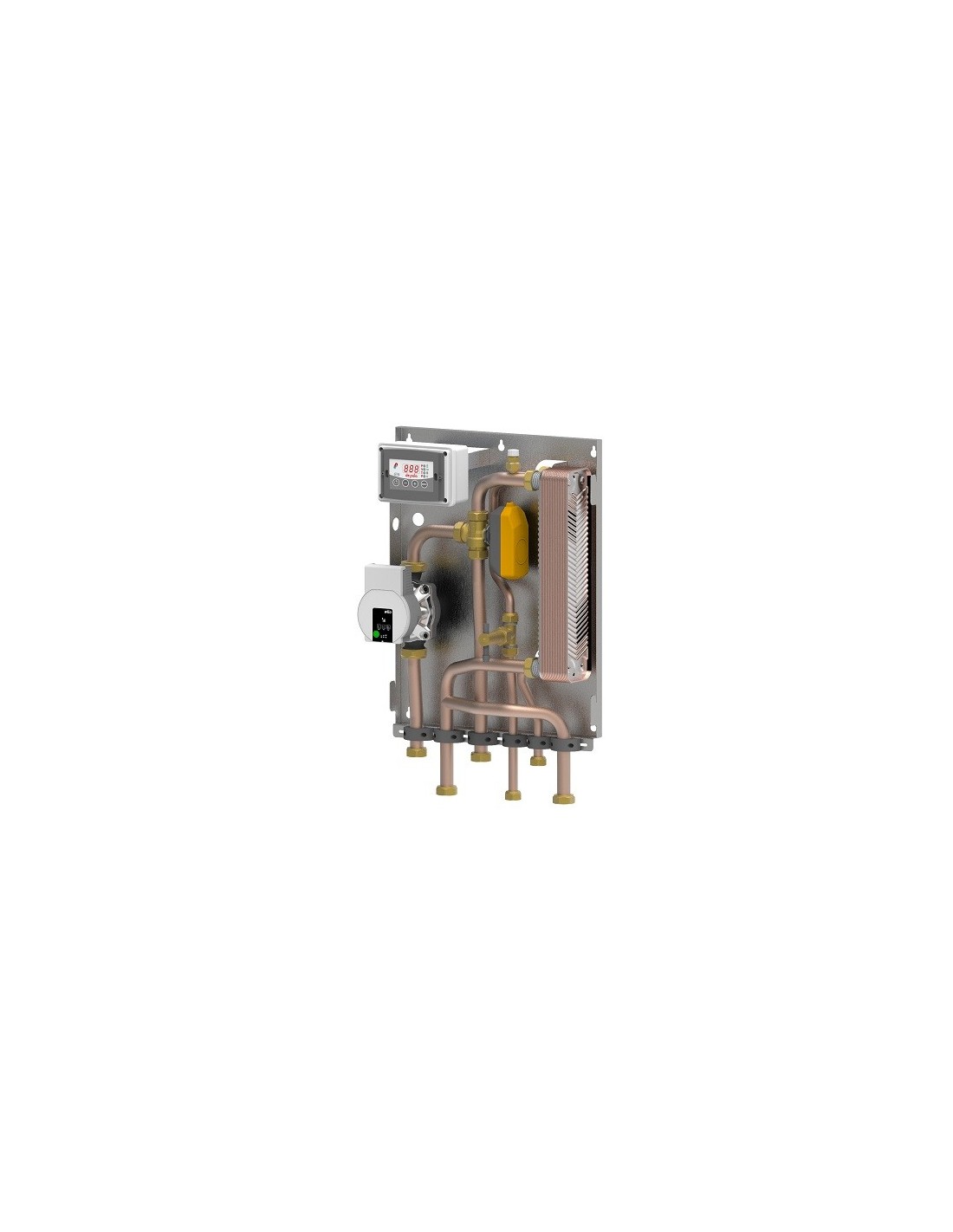

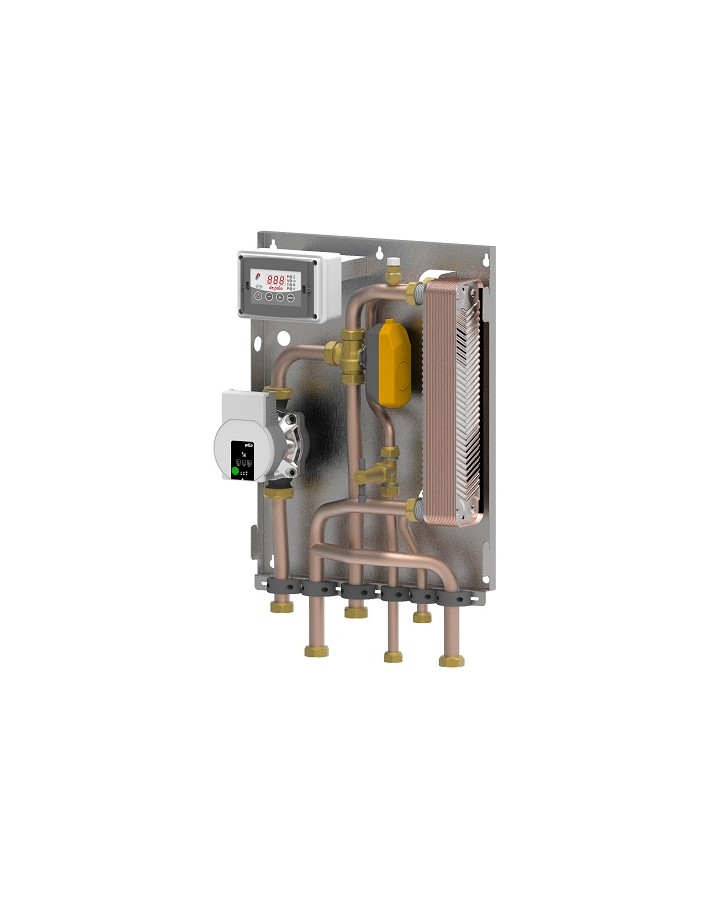

Feuerbüchse bf3 Leistung 30kw mit Warmwasserbereitung, Steuereinheit und Umwälzpumpe ohne Deckel

Beschreibung

BOX FIRE BF3 ist ein vormontiertes thermisches Modul, das es ermöglicht, Räume durch die Verwendung von Warmwasser zu heizen, das von einer festen Brennstoffwärmequelle mit offenem Behälter (Kamin, Kessel oder Kesselofen ohne eingebaute Umwälzpumpe) erzeugt wird, und gleichzeitig durch einen 14- oder 20-Plattenwärmetauscher und ein Dreiwege-Umschaltventil mit Warmwasservorrangfunktion über die Heizung sofort Warmwasser zu erzeugen. Wenn der Kaminkessel oder Kesselofen mit einer Umwälzpumpe ausgestattet ist, ist das Modul ohne Umwälzpumpe (BF3S) zu verwenden.

Wenn die Temperatur des Kaminkessels 30 °C überschreitet, die an der FDG-Steuereinheit eingestellt ist, startet die PTC-Umwälzpumpe des Kaminkessels. Bei Überschreitung eines zweiten Wertes von 40 °C, der ebenfalls eingestellt werden kann, und im Falle einer vom Strömungswächter FX erkannten Warmwasserentnahme leitet das motorisierte Dreiwegeventil VD den Warmwasserstrom des Kaminkessels in den Primärkreislauf des Plattenwärmetauschers IC8 um, um das Warmwasser schnell zu erzeugen. Die kombinierte Wirkung des VD-Umschaltventils und des Strömungswächters FX garantiert den Vorrang der Erzeugung von Warmwasser vor der Heizfunktion.
