Feuerkastenkasten bf2 Leistung 35kw autonome Typ hydraulische Schablone nur

Beschreibung

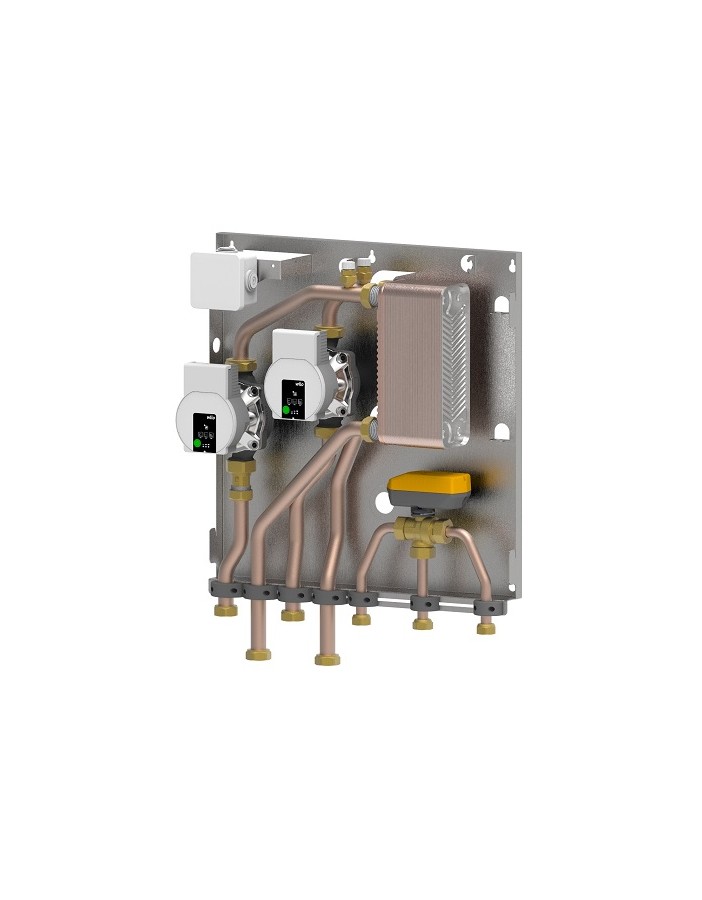

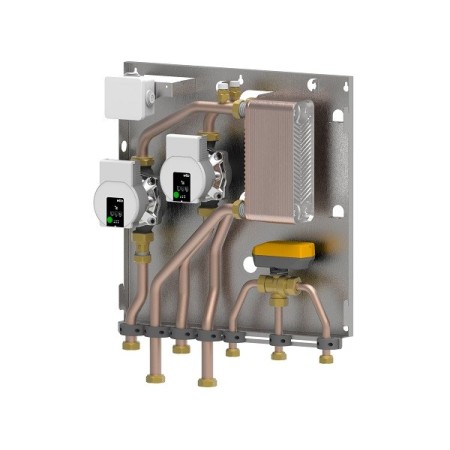

BOX FIRE BF2 ist ein vormontiertes Modul, das es ermöglicht, Räume zu heizen, in denen das Heizsystem normalerweise von einem geschlossenen Kessel gespeist wird, indem heißes Wasser verwendet wird, das von einer festen Brennstoff-Wärmequelle mit offenem Behälter (Kaminkessel oder Thermoofen ohne eingebaute Umwälzpumpe) erzeugt wird. Es ermöglicht den getrennten Betrieb des Primärkreislaufs (Kaminkessel) und des Sekundärkreislaufs (Kessel), wie es die geltenden Vorschriften vorschreiben, mit hervorragender Wärmeübertragung mittels eines 30- oder 40-Plattenwärmetauschers. Das Modell BF2 verwaltet auch die Warmwasserbereitung, indem es das Wasser aus dem Stromnetz aus dem Kesselkreislauf in den des Kaminkessels umleitet, der mit einer Spirale ausgestattet ist, wenn dieser Temperatur erreicht hat.

Wenn die Temperatur des Kaminkessels 30 °C überschreitet, die an der FDG-Steuereinheit eingestellt ist, startet die PTC-Umwälzpumpe des Kaminkessels. Überschreitet die Temperatur einen zweiten Wert von 40 °C, der ebenfalls eingestellt werden kann, leitet das motorisierte Dreiwegeventil VD die Warmwasserproduktion vom Kessel in den Kaminkessel um. Schließlich wird bei einer Temperatur von 70 °C der PIR-Zirkulator der Heizungsanlage gestartet und gleichzeitig der Kessel mit geschlossenem Behälter abgeschaltet.
